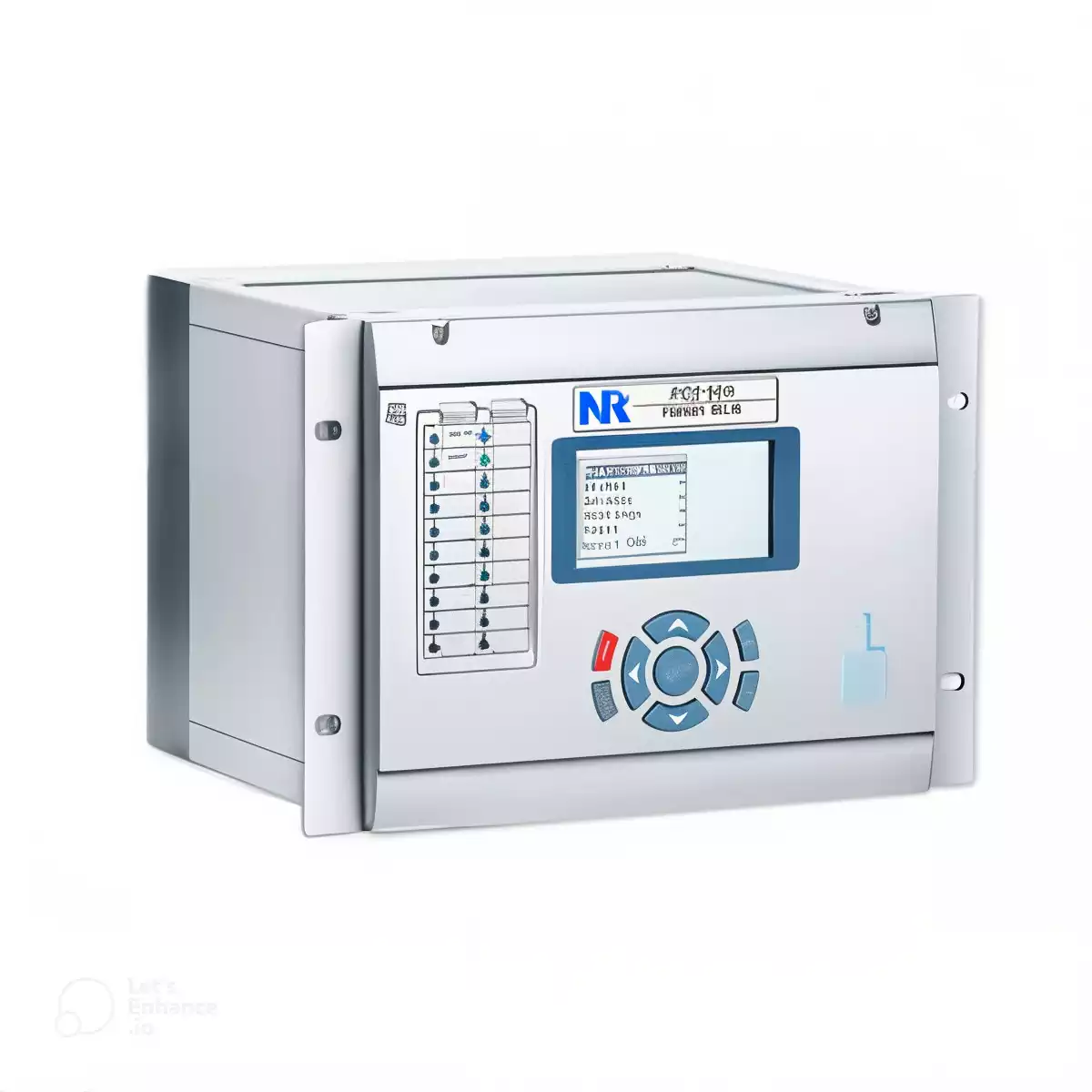

رله های حفاظتی Nari (ناری)

مشخصه فنی	توضیحات
ولتاژ نامی	57.7 ولت (فاز)، 100 ولت (خط)، 110/220 ولت DC؛ مناسب برای سیستم‌های 110 کیلوولت و پایین‌تر
توابع حفاظتی	PCS-9611 (دیستانس): اضافه جریان (شش مرحله‌ای، ANSI 50P/51P)، خطای زمین (شش مرحله‌ای، ANSI 50/51G)، خطای زمین حساس (چهار مرحله‌ای، ANSI 67SG/51SG)، ولتاژ/فرکانس (ANSI 27/59، 81)، دیستانس، بازبست خودکار (4 شات، ANSI 79/25)، آرک فلش، حفاظت breaker (ANSI 50BF) PCS-221 (فیدر):اضافه جریان، خطای زمین حساس، بازبست خودکار، حفاظت ولتاژ NAS-200 (فیدر/خط): اضافه جریان، خطای زمین، حفاظت دیفرانسیل، بازبست خودکار
پروتکل‌های ارتباطی	IEC 61850 (MMS، GOOSE، 9-2)، Modbus، DNP3، IEC 60870-5-103، اترنت (تا 4 پورت 10/100Base-TX یا 2 پورت 100Base-FX)، RS-485 (2 پورت)، RS-232 (چاپگر)
دمای کاری	-25 تا +60 درجه سانتی‌گراد (LCD: -20 تا +70 درجه)
نوع نصب	کشویی (Plug-in) یا دیواری، مناسب برای نصب در سوئیچ‌گیر یا تابلوی کنترل
صفحه نمایش	LCD 160×80 نقطه‌ای، صفحه‌کلید 9 کلیدی، رابط کاربرپسند
استانداردها	ISO9001:2008، IEC 60255، DL/T 478-2001، GB 14285-93
قابلیت‌های ویژه	خود بازبینی، ثبت 1024 SOE و 64 اسیلوگرام (COMTRADE)، موقعیت‌یابی خطا، نظارت بر breaker/CT/VT، تنظیم خودکار ولتاژ/جریان، پشتیبانی از ترانسفورماتورهای الکترونیکی (IEC 60044-8)، همگام‌سازی زمانی (IRIG-B، PPS، SNTP)

رله های حفاظتی Nari، محصول شرکت NR Electric چین، به دلیل فناوری پیشرفته، انعطاف‌پذیری و قیمت رقابتی، گزینه‌ای مناسب برای پروژه‌های EPC جدید و خطوط فشارقوی هستند. مدل‌های PCS-9611 (دیستانس)، PCS-221 (فیدر) و NAS-200 (فیدر/خط) به طور خاص برای کاربردهای صنعتی و پروژه‌های دولتی طراحی شده‌اند. این رله ها در سیستم‌های زمین‌شده مستقیم، امپدانس زمین‌شده، کویل پترسون و سیستم‌های غیرزمین‌شده عملکرد قابل اعتمادی ارائه می‌دهند. در ادامه، ویژگی‌ها، مزایای این محصولات بررسی می‌شوند.

مزایای رله های حفاظتی ناری

عملکرد پیشرفته و حفاظت جامع

PCS-9611 (دیستانس): این رله حفاظت دیستانس، اضافه جریان (شش مرحله‌ای، ANSI 50P/51P)، خطای زمین (شش مرحله‌ای، ANSI 50/51G)، حفاظت ولتاژ و فرکانس (ANSI 27/59، 81) و آرک فلش را ارائه می‌دهد. همچنین دارای قابلیت موقعیت‌یابی خطا و چهار شات بازبست خودکار (ANSI 79/25) است.
PCS-221 (فیدر): حفاظت اضافه جریان، خطای زمین حساس (SEF) و بازبست خودکار برای فیدرها. این مدل برای حفاظت خطوط و کابل‌های زیرزمینی مناسب است.
NAS-200 (فیدر/خط): حفاظت جامع برای فیدرها و خطوط فشارقوی، با تمرکز بر عملکرد سریع و قابلیت اطمینان در پروژه‌های صنعتی.

پشتیبانی از پروتکل‌های ارتباطی پیشرفته

رله های Nari از پروتکل‌های استاندارد مانند IEC 61850 (ایستگاه و باس فرآیند)، Modbus، DNP3 و IEC 60870-5-103 پشتیبانی می‌کنند. PCS-9611 با حداکثر چهار پورت اترنت 10/100Base-TX یا دو پورت 100Base-FX و شش پورت برای انتقال داده‌های حساس به زمان (IEC 61850-9-2) امکان ادغام با سیستم‌های دیجیتال را فراهم می‌کند. قابلیت GOOSE نیز برای ارتباط بدون کابل الکتریکی و اجرای توابع مانند حفاظت دیفرانسیل ساده کاربرد دارد.

انعطاف‌پذیری و پیکربندی آسان

رله های Nari با نرم‌افزار PCS-Studio و قابلیت برنامه‌ریزی منطقی (Configurable Logic) امکان تنظیم انعطاف‌پذیر را فراهم می‌کنند. این ویژگی برای پروژه‌های EPC که نیاز به تنظیمات خاص دارند، بسیار مناسب است. همچنین، پشتیبانی از ترانسفورماتورهای الکترونیکی (IEC 60044-8) و نمونه‌برداری با نرخ 4k/S یا 5k/S عملکرد را بهبود می‌بخشد.

طراحی مقاوم و مناسب برای محیط‌های صنعتی

این رله ها برای دمای کاری -25 تا +60 درجه سانتی‌گراد و رطوبت 5 تا 95 درصد طراحی شده‌اند. ساختار کاملا بسته و جداسازی قوی و ضعیف، مقاومت در برابر تداخل الکترومغناطیسی را افزایش می‌دهد. نصب کشویی یا روی دیوار نیز فرآیند نصب و نگهداری را ساده می‌کند.

قابلیت‌های نظارتی و گزارش‌دهی

رله های Nari تا 1024 گزارش توالی رویداد (SOE) و 64 اسیلوگرام (سازگار با COMTRADE) را ذخیره می‌کنند. نظارت بر breaker، CT، VT و مدار تریپ، همراه با خود-بازبینی، ایمنی سیستم را تضمین می‌کند. اندازه‌گیری دقیق جریان، ولتاژ، توان، فرکانس و هارمونیک‌ها نیز از ویژگی‌های برجسته است.
