در پروژه‌های برق صنعتی، تست عملکرد و صحت رله‌های حفاظتی تنها زمانی معتبر و قابل اتکا است که با دستگاهی استاندارد، کالیبره‌شده و مطابق روش‌های مرجع انجام گیرد. دستگاه تست رله به مهندسان امکان می‌دهد تا شرایط خطا را شبیه‌سازی کرده، زمان عملکرد و دقت پاسخ رله را به‌صورت واقعی بررسی کنند. در این مقاله، به‌صورت کاربردی و گام‌به‌گام روش استفاده از دستگاه تست رله بررسی می‌شود. تمرکز اصلی بر رله‌های دیجیتال و الکترومکانیکی و ابزارهایی مانند Omicron CMC, ISA DRTS و تجهیزات مشابه است.
آشنایی کلی با دستگاه تست رله
کاربرد اصلی
- اعمال سیگنال جریان و ولتاژ شبیه‌سازی‌شده
- کنترل دقیق دامنه، فاز و فرکانس سیگنال‌ها
- اندازه‌گیری زمان پاسخ رله به تحریک
- ثبت و مستندسازی نتایج تست
اجزای اصلی دستگاه
- یونیت اصلی با خروجی‌های ولتاژ و جریان
- نرم‌افزار تست (مانند Test Universe یا TDMS)
- کابل‌های تست با ترمینال رنگی استاندارد
- رابط USB/LAN برای ارتباط با رایانه
- تایمر دیجیتال داخلی

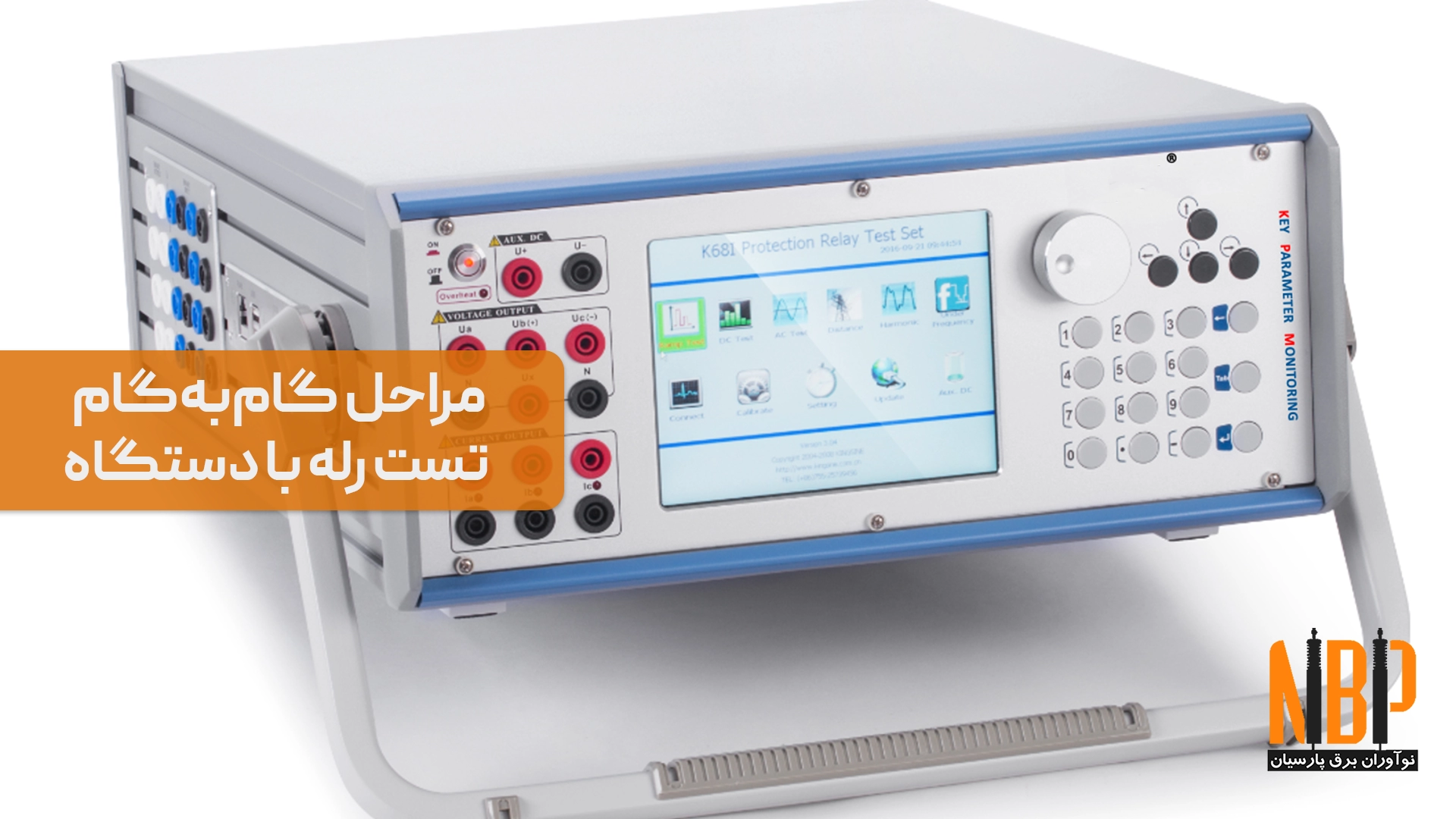

مراحل گام‌به‌گام تست رله با دستگاه
مرحله ۱| آماده‌سازی و بررسی ایمنی
- قطع برق سیستم اصلی
- ایزوله‌سازی کامل فیدر مورد نظر
- بررسی صحت اتصال زمین
- مطالعه دیتاشیت رله و استخراج مقادیر تنظیمات حفاظتی
مرحله ۲| اتصال دستگاه به رله
- استفاده از نقشه پایانه‌های رله (Terminal Plan)
- اتصال دقیق کابل‌های ولتاژ (V1, V2, V3) و جریان (I1, I2, I3)
- اتصال منبع تغذیه در صورت نیاز (DC Supply)
- بررسی عدم تداخل سیگنال‌های خروجی و ورودی
مرحله ۳| تنظیم پارامترهای تست در نرم‌افزار
- تعریف تابع حفاظتی موردنظر (مثلاً 50/51 یا 59 یا 87)
- تعیین آستانه جریان/ولتاژ تحریک، زمان تاخیر، و نوع منحنی حفاظت
- انتخاب حالت تست: Steady-State / Ramp / Pulse
مرحله ۴| اجرای تست و مانیتورینگ پاسخ رله
- شروع تست و اعمال شرایط خطا
- مشاهده عملکرد رله در بازه مشخص
- ثبت زمان پاسخ (Pickup و Dropout Time)
- بررسی فعال‌شدن خروجی دیجیتال (DO)
مرحله ۵ | ثبت گزارش و تحلیل نتایج
- استخراج فایل گزارش از نرم‌افزار
- مقایسه نتایج با مقادیر مرجع طراحی
- امضای مهندس ناظر و پیوست گزارش در آرشیو پروژه
نکات حرفه‌ای در استفاده از دستگاه تست رله
- همیشه قبل از تست، دستگاه را کالیبره کنید یا از وضعیت صحت عملکرد آن اطمینان حاصل نمایید.
- از تست‌های مرحله‌ای (Step Test) برای بررسی دقیق نقطه تحریک استفاده کنید.
- در رله‌های دارای پورت‌های ارتباطی (IEC 61850)، می‌توان تست را از طریق ارتباط دیجیتال انجام داد بدون نیاز به تحریک فیزیکی.
خطاهای رایج هنگام تست و نحوه رفع آن‌ها
| خطای رایج | علت محتمل | راهکار رفع مشکل |
|---|---|---|
| عدم پاسخ رله به تحریک | تنظیم اشتباه آستانه حفاظت | بازبینی پارامترها در نرم‌افزار |
| بروز خطای نرم‌افزاری در تست | عدم تطابق نسخه نرم‌افزار و رله | بروزرسانی نرم‌افزار تست |
| پاسخ دیرهنگام رله | اشکال در اتصال سیم‌ها | بررسی مسیر اتصال، جایگزینی کابل |
خلاصه
دستگاه تست رله ابزاری تخصصی و کلیدی برای تضمین عملکرد صحیح سیستم‌های حفاظتی در پروژه‌های برق صنعتی است. استفاده دقیق و اصولی از این ابزار، مستلزم درک صحیح از توابع حفاظتی، شناخت ساختار رله، و تسلط بر نرم‌افزارهای مربوطه است. با رعایت دستورالعمل‌های استاندارد، می‌توان از صحت عملکرد رله‌ها اطمینان حاصل کرد و خطرات ناشی از عملکرد نادرست آن‌ها را به حداقل رساند.
