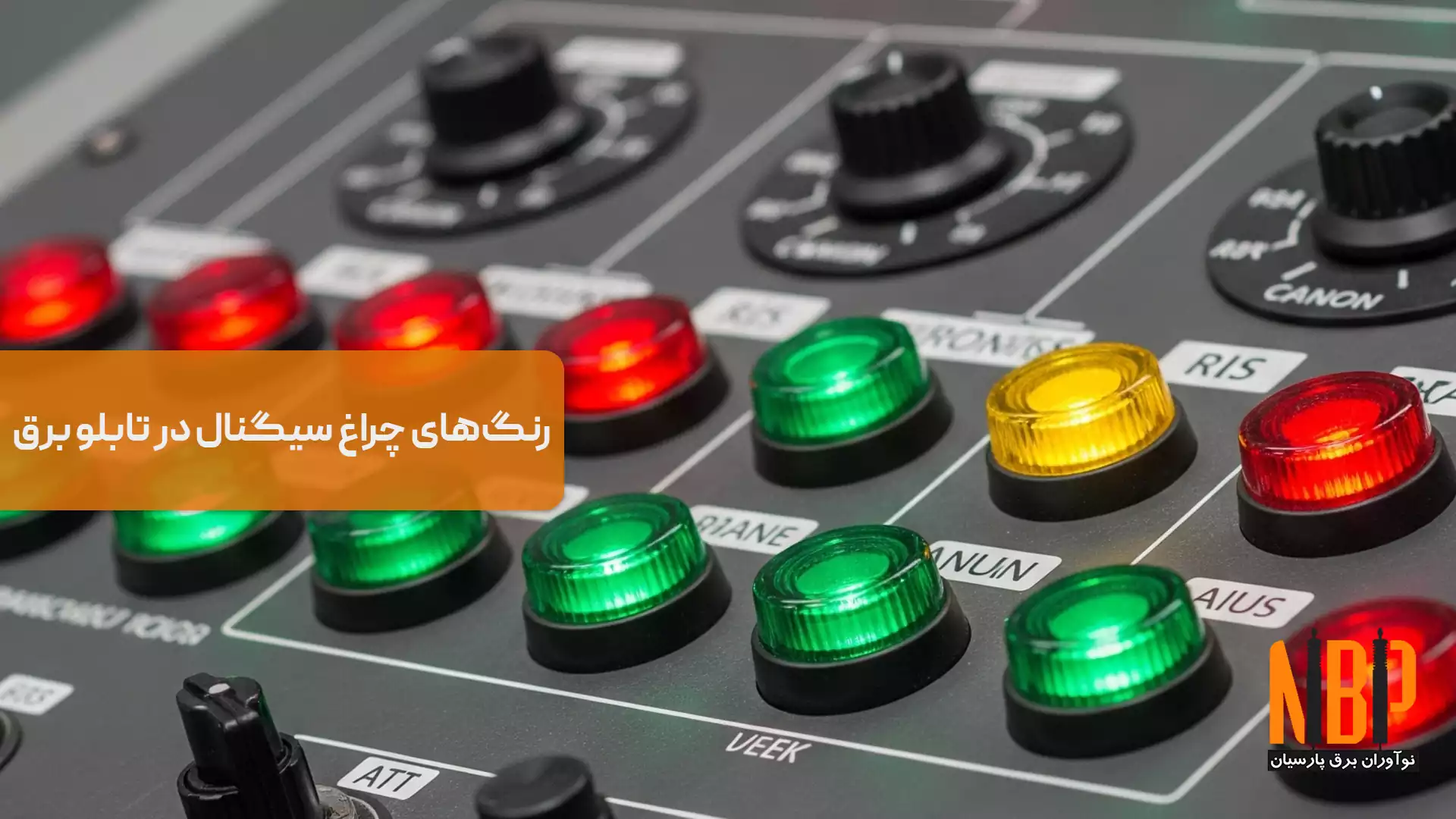

معنای رنگ‌های چراغ سیگنال در تابلو برق چیست؟ (قرمز، سبز، زرد)

رنگ تابلو برق چه رنگی است و هر رنگ چه مفهومی دارد؟ رنگ تابلو برق به‌تنهایی معنا ندارد؛ آنچه اهمیت دارد کد رنگ چراغ‌های سیگنال روی تابلو برق است. این چراغ‌ها با رنگ‌های استاندارد (قرمز، زرد، سبز، آبی و سفید) وضعیت ایمنی، هشدار یا عملکرد تجهیزات را نشان می‌دهند و بر اساس استاندارد بین‌المللی IEC 60204-1 در سراسر دنیا معنای یکسانی دارند.در این راهنمای ایمنی از نوآوران برق پارسیان، به رمزگشایی این زبان نوری می‌پردازیم.

راهنمای سریع کد رنگ چراغ‌های تابلو برق

کد رنگ تابلو برق بر اساس استاندارد

کد رنگ تابلو برق مجموعه‌ای از رنگ‌های استاندارد است که برای نمایش وضعیت ایمنی، هشدار و عملکرد تجهیزات استفاده می‌شود. این کد رنگ طبق استانداردهایی مانند IEC 60204-1 تعریف شده است.

چرا استانداردسازی رنگ‌ها اهمیت دارد؟

تصور کنید در یک شرایط اضطراری، اپراتور مجبور باشد برای فهمیدن وضعیت یک دستگاه، برچسب‌های ریز روی تابلو را بخواند. این اتلاف وقت می‌تواند منجر به یک فاجعه شود. رنگ‌ها، اطلاعات را به صورت آنی و بدون نیاز به ترجمه منتقل می‌کنند. یک چراغ قرمز، در هر فرهنگ و زبانی، به معنای خطر یا توقف است. این استانداردسازی، واکنش‌های غریزی و سریع را ممکن ساخته و ایمنی را به طور چشمگیری افزایش می‌دهد.

رمزگشایی ۵ رنگ اصلی در تابلو برق

قرمز (RED)؛وضعیت اضطراری یا خطا (Emergency / Fault)

رنگ قرمز همیشه به معنای خطر، یک وضعیت غیرعادی جدی یا نیازمندی به یک اقدام فوری از سوی اپراتور است.

• مثال‌ها: فعال شدن کلید توقف اضطراری، بروز خطای اضافه‌بار در موتور، قطع شدن فاز، رسیدن دما یا فشار به یک حد بحرانی.
• اقدام مورد نیاز: مداخله فوری. اپراتور باید بلافاصله فرآیند را متوقف کرده و علت خطا را بررسی کند.

زرد / نارنجی (YELLOW / AMBER) ؛هشدار یا احتیاط (Warning / Caution)

رنگ زرد در تابلو برق نشان‌دهنده هشدار و نزدیک شدن به یک وضعیت غیرعادی است. در این حالت، سیستم هنوز دچار خطای بحرانی نشده اما در آستانه آن قرار دارد و نیاز به توجه اپراتور دارد. این مفهوم در چراغ زرد کنتور برق نیز صدق می‌کند؛ جایی که چراغ زرد معمولا برای اعلام افزایش مصرف، هشدار پیش از قطع یا یک وضعیت خاص عملکردی در کنتورهای دیجیتال استفاده می‌شود. با این حال، معنی دقیق چراغ زرد کنتور برق به مدل کنتور و تنظیمات شرکت توزیع برق بستگی دارد.

نمونه‌های رایج:

• افزایش دمای موتور (در محدوده هشدار، نه بحرانی)
• کاهش سطح روغن یا سیال
• نزدیک شدن بار مصرف به حد مجاز (اضافه‌بار)

اقدام مورد نیاز

بررسی وضعیت و انجام اقدام اصلاحی در آینده نزدیک. اپراتور باید شرایط را به‌صورت مستمر پایش کرده و پیش از تبدیل هشدار به خطا، مشکل را برطرف کند.

چراغ زرد کنتور برق به چه معناست؟

چراغ زرد کنتور برق معمولا به معنی هشدار یا نزدیک شدن به یک وضعیت غیرعادی است؛ برای مثال افزایش مصرف، هشدار قبل از قطع، یا وضعیت خاص در کنتورهای دیجیتال. معنی دقیق آن به مدل کنتور و شرکت توزیع بستگی دارد.

سبز (GREEN) ؛وضعیت عادی و ایمن (Normal / Safe)

رنگ سبز به معنای عادی بودن همه چیز است. این رنگ نشان می‌دهد که یک دستگاه آماده به کار است یا در حال کار کردن به صورت صحیح و ایمن می‌باشد.

• مثال‌ها: دستگاه روشن و در حال کار عادی است، مدار آماده دریافت فرمان استارت است، برق ورودی به تابلو وصل و سیستم در حالت ایمن قرار دارد.
• اقدام مورد نیاز: هیچ اقدامی لازم نیست. وضعیت کاملا عادی است.

آبی (BLUE) ؛نیاز به یک اقدام اجباری (Mandatory Action)

رنگ آبی یک وضعیت خاص را نشان می‌دهد که برای ادامه یا شروع فرآیند، نیازمند یک اقدام مشخص و اجباری از سوی اپراتور است.

• مثال‌ها: یک فرآیند اتوماتیک متوقف شده و منتظر فشردن دکمه تایید یا ریست توسط اپراتور است، یک حفاظ ایمنی باز است و باید بسته شود.
• اقدام مورد نیاز: انجام یک عمل مشخص. سیستم تا زمانی که اپراتور اقدام مورد نظر را انجام ندهد، در همین حالت باقی می‌ماند.

سفید / بی‌رنگ (WHITE / CLEAR) ؛اطلاعات عمومی (Information)

رنگ سفید معمولا برای مقاصد اطلاع‌رسانی عمومی به کار می‌رود و لزوما نشان‌دهنده یک وضعیت خوب یا بد نیست.

• مثال‌ها: نشان دادن اینکه مدار فرمان برق‌دار است، تایید اینکه یک حالت خاص انتخاب شده است.
• اقدام مورد نیاز: صرفا برای اطلاع.

حالت چراغ‌ها؛ ثابت یا چشمک‌زن؟

• نور ثابت: وضعیت پایدار (مثلا سبز ثابت = عملکرد عادی)
• نور چشمک‌زن: جلب توجه بیشتر، هشدار فوری‌تر یا تغییر وضعیت

چراغ زرد چشمک‌زن از زرد ثابت اهمیت بالاتری دارد.

سخن پایانی

زبان رنگ‌ها در تابلو برق، یک استاندارد ساده اما فوق‌العاده کارآمد برای افزایش ایمنی و کاهش خطای انسانی است. با درک صحیح معنای هر رنگ، اپراتورها می‌توانند در کسری از ثانیه، تصمیمات درستی گرفته و از بروز حوادث یا توقف‌های تولید پرهزینه جلوگیری کنند.

طراحی صحیح سیستم سیگنالینگ، نقشی کلیدی در افزایش ایمنی و کاهش خطای انسانی دارد. برای مشاوره و تامین انواع چراغ‌های سیگنال استاندارد، با کارشناسان نوآوران برق پارسیان تماس حاصل فرمایید.
