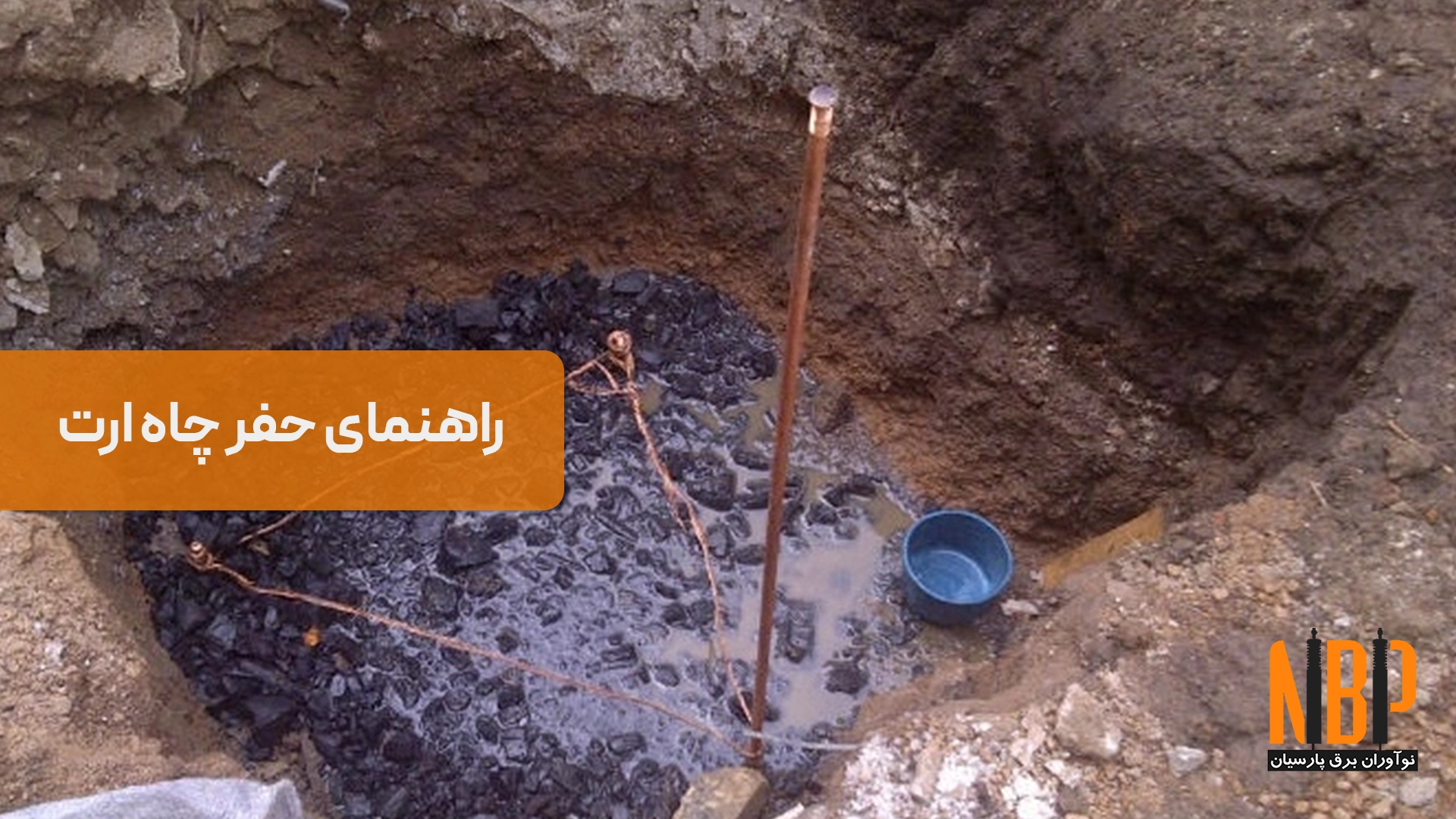

در اجرای سیستم‌های ارتینگ، اگرچه طراحی مهندسی و انتخاب متریال اهمیت فراوانی دارد، اما بدون اجرای صحیح عملیات حفر و نصب، حتی بهترین تجهیزات هم نمی‌توانند نتیجه مطلوبی ارائه دهند. حفر اصولی چاه ارت یکی از مهم‌ترین گام‌ها برای دستیابی به مقاومت زمین پایین و ایمنی بالا در سیستم‌های الکتریکی است.
در این مقاله، فرآیند گام‌به‌گام حفر چاه ارت، الزامات استاندارد، شرایط خاک، تجهیزات موردنیاز، و نکات اجرایی آن بررسی می‌شود. هدف آن است که این راهنما بتواند به‌عنوان مرجع عملی برای مهندسان اجرایی، پیمانکاران و ناظران پروژه مورد استفاده قرار گیرد.
تحلیل خاک؛ اولین گام ضروری
قبل از شروع حفاری، باید وضعیت زمین از نظر مقاومت الکتریکی، رطوبت، تراکم و نوع لایه‌های زیرسطحی بررسی شود.
| ویژگی خاک | تأثیر در مقاومت زمین |
| مرطوب، رسی | مقاومت پایین (مطلوب) |
| شنی، خشک | مقاومت بالا (غیرمطلوب) |
| سنگی یا آهکی | نیازمند اقدامات جایگزین مثل شبکه افقی یا ژل کاهنده |
تست اولیه خاک با استفاده از دستگاه Earth Resistivity Tester انجام می‌شود که به مهندس امکان انتخاب عمق مناسب و نوع سیستم ارت را می‌دهد.
انتخاب محل مناسب برای حفر چاه
محل اجرای چاه ارت باید دارای ویژگی‌های زیر باشد:
- دور از لوله‌های فلزی، فاضلاب و مسیرهای گاز
- دارای دسترسی برای نگهداری و تست دوره‌ای
- فاصله مناسب از تابلو برق یا محل اتصال ارت (مطابق با حداقل فاصله استاندارد)
تجهیزات و مصالح موردنیاز
برای اجرای یک چاه ارت استاندارد، باید از مصالح و تجهیزات زیر استفاده شود:
| نوع تجهیز | توضیحات |
| الکترود مسی یا گالوانیزه | معمولاً به قطر ۱۶mm و طول ۲.۵ الی ۳ متر |
| مواد کاهنده مقاومت | مانند بنتونیت، ژل‌های کاهنده، نمک و ذغال |
| سیم مسی ارت | با مقطع حداقل ۳۵ میلی‌متر مربع برای اتصال به تابلو |
| جعبه بازدید ارت | برای بازرسی دوره‌ای و دسترسی به اتصال |
| اتصالات پیچی یا جوش احتراقی | جهت اطمینان از اتصال الکتریکی دائمی و ایمن |

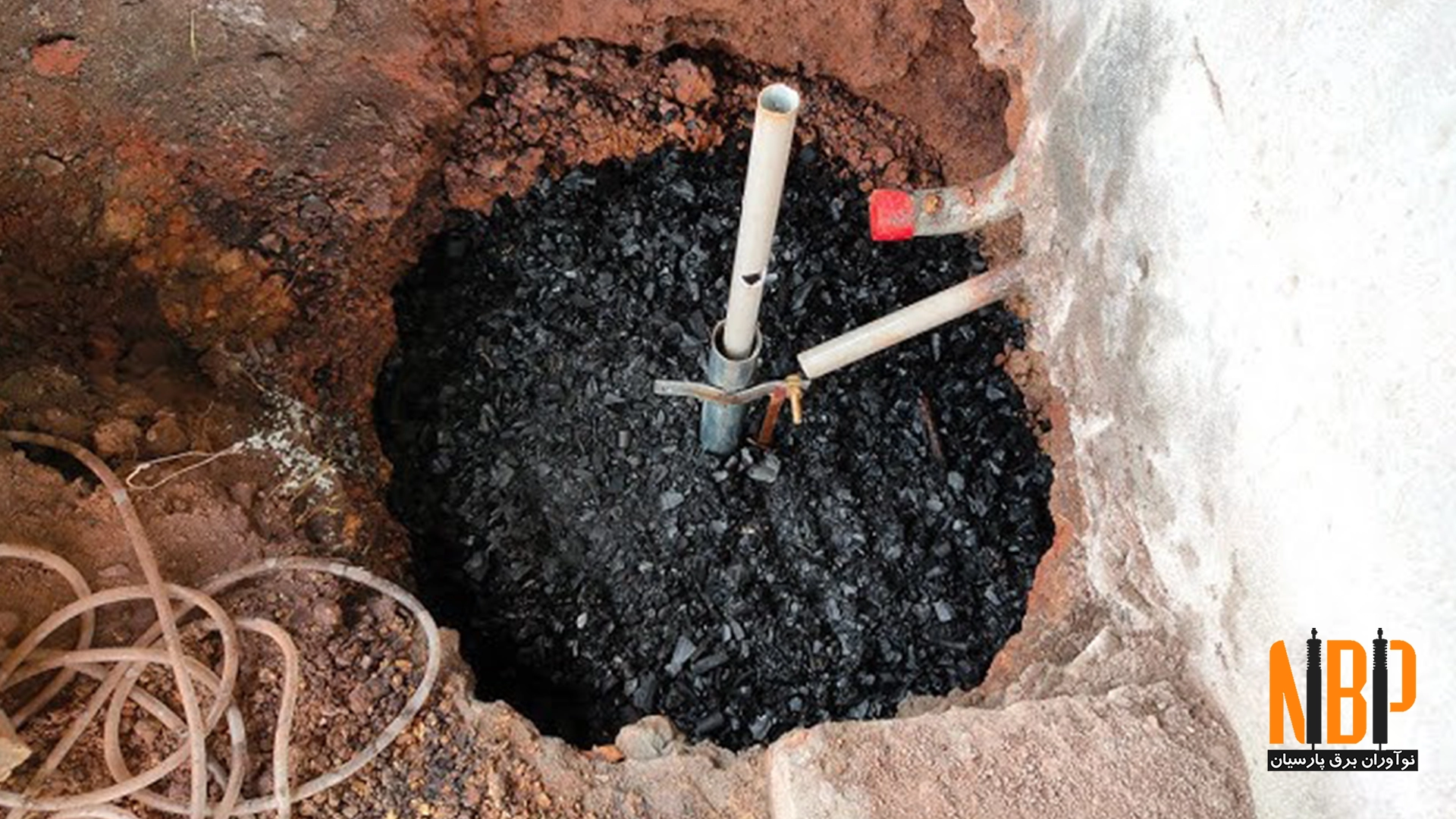

مراحل گام‌به‌گام اجرای چاه ارت
گام ۱: حفر چاه
- عمق: بین ۲.۵ تا ۳ متر (بسته به شرایط خاک)
- قطر: بین ۶۰ تا ۸۰ سانتی‌متر
- ابزار: بیل مکانیکی، چکش بادی، یا حفاری دستی (در زمین‌های خاص)
گام ۲: نصب الکترود
- قراردادن میله یا صفحه مسی در مرکز چاه
- اتصال سیم ارت به الکترود با استفاده از جوش احتراقی یا بست
گام ۳: پر کردن چاه
- پرکردن لایه‌ها به ترتیب: مخلوط زغال و نمک → بنتونیت یا ژل → خاک مرطوب
- کوبیدن خاک برای افزایش تماس با الکترود
- حفظ رطوبت داخلی با استفاده از آب در زمان اجرا
گام ۴: نصب جعبه بازدید
- قراردادن باکس پلاستیکی یا بتنی روی دهانه چاه
- ایجاد مسیر کابل ارت از چاه تا تابلو
نکات کلیدی در اجرای صحیح چاه ارت
- استفاده از الکترود با درصد خلوص بالا (بیش از ۹۹٪ مس)
- اجرای اتصالات با جوش Cadweld در محیط‌های خورنده
- کنترل دقیق مسیر کابل ارت و جلوگیری از هرگونه شکستگی یا پیچش شدید
- ثبت مشخصات اجرا (ابعاد، نوع خاک، مصالح، مقاومت نهایی) در فرم فنی پروژه
اشتباهات رایج که باید از آن‌ها اجتناب کرد
| اشتباه | پیامد |
| استفاده از مصالح نامرغوب | افزایش مقاومت و عدم اخذ تاییدیه |
| عدم مرطوب‌سازی چاه قبل از تست | ارائه عدد غیرواقعی در تست اولیه |
| نداشتن دسترسی مناسب به چاه | دشواری در تست‌های سالانه یا تعمیرات |
| اتصال نامناسب سیم ارت به الکترود | افزایش مقاومت و کاهش ایمنی در لحظه اتصال بدنه |
خلاصه
اجرای یک چاه ارت مؤثر، فرآیندی دقیق و مهندسی است. انتخاب صحیح محل، تحلیل خاک، استفاده از مصالح استاندارد و اجرای اصولی مراحل حفاری، همگی در عملکرد نهایی سیستم ارت مؤثر هستند. عدم رعایت این موارد می‌تواند منجر به مقاومت بالا، عدم عملکرد حفاظتی و خطرات جدی برای پرسنل و تجهیزات شود.
