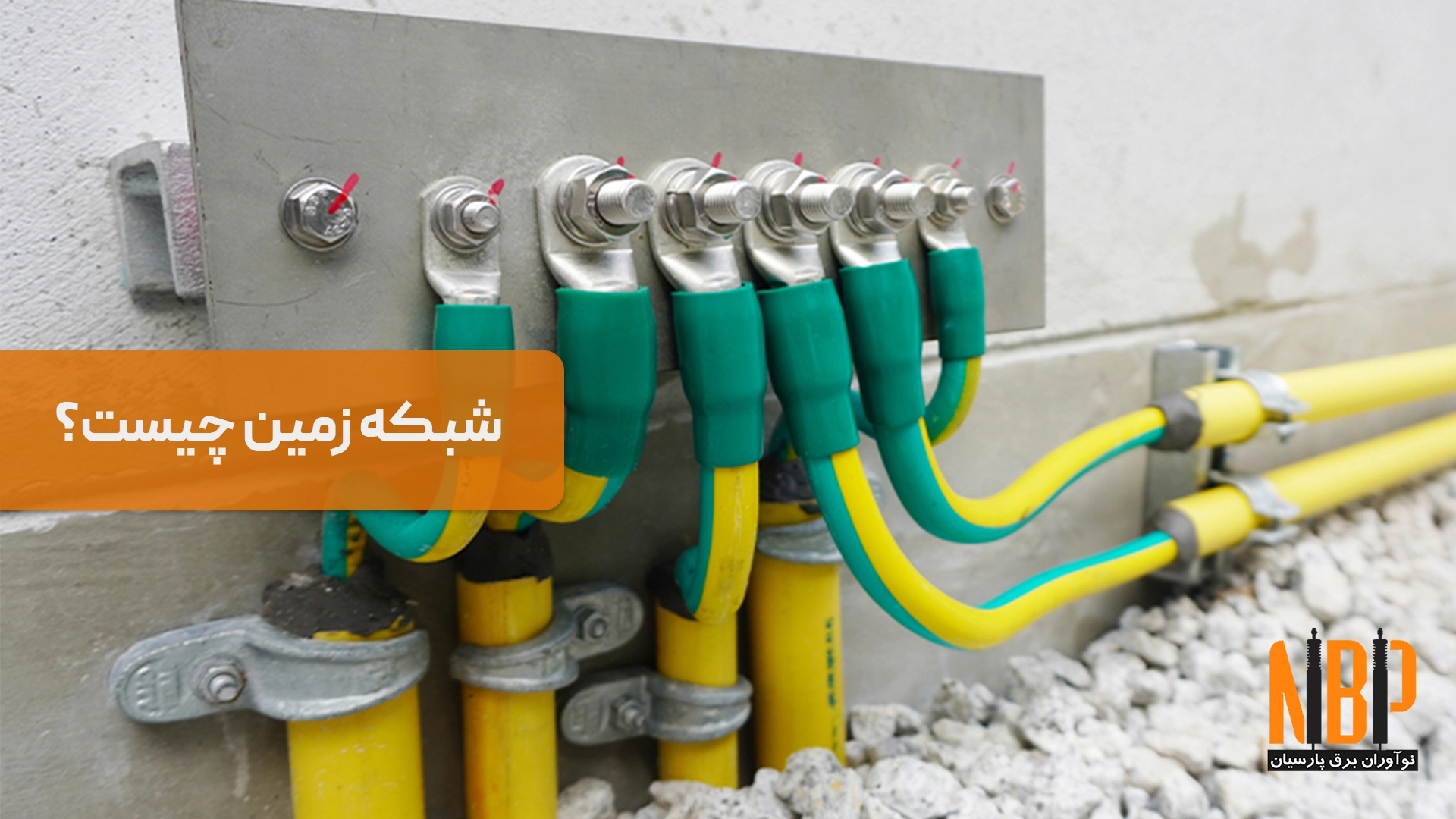

شبکه زمین، یکی از ارکان اساسی در طراحی و بهرهبرداری ایمن از سیستمهای الکتریکی است. این شبکه به مجموعهای از اتصالات، الکترودها و هادیها اطلاق میشود که وظیفه انتقال جریانهای نشتی یا جریانهای خطا به زمین را بر عهده دارند. هدف اصلی شبکه زمین، ایجاد مرجعی پایدار برای ولتاژ سیستم و تضمین ایمنی افراد و تجهیزات است. در این مقاله به بررسی ساختار، انواع، کاربردها و استانداردهای مرتبط با شبکه زمین در صنعت برق خواهیم پرداخت.
هدف از ایجاد شبکه زمین در تأسیسات الکتریکی
تضمین ایمنی پرسنل و تجهیزات
شبکه زمین با فراهم آوردن مسیری کممقاومت برای عبور جریانهای خطا، از بروز شوکهای الکتریکی جلوگیری میکند. این امر بهویژه در محیطهای صنعتی که پرسنل در تماس با تجهیزات فلزی هستند، اهمیت دوچندانی دارد.
جلوگیری از آسیب در هنگام خطاهای الکتریکی
در صورت وقوع اتصال کوتاه یا صاعقه، شبکه زمین انرژی اضافی را به زمین هدایت کرده و از آسیب به تجهیزات حساس و سیستمهای قدرت جلوگیری میکند.
ساختار کلی شبکه زمین
اجزای فیزیکی شبکه زمین
- الکترود زمین (Earth Electrode): معمولا بهصورت میله، صفحه یا شبکهای از کابلهای مدفون در خاک اجرا میشود.

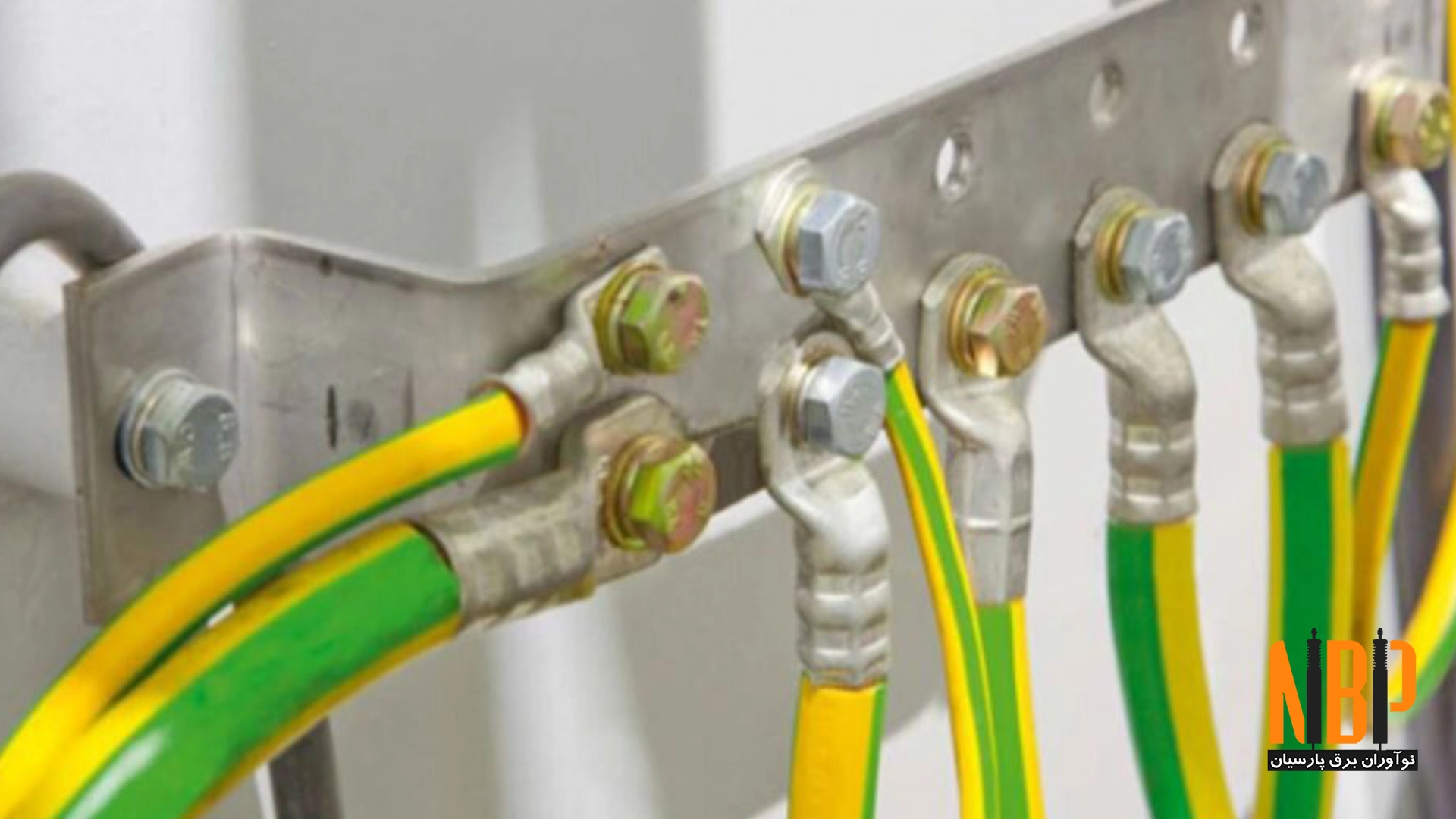

- هادی زمین (Earth Conductor): مسیری برای انتقال جریان بین تجهیزات الکتریکی و الکترود زمین.
اتصال الکتریکی و مقاومت زمین
کیفیت شبکه زمین به میزان مقاومت آن بستگی دارد. مقاومت پایینتر نشانه توانایی بیشتر شبکه در تخلیه جریانهای ناخواسته است. مقدار مطلوب برای مقاومت زمین معمولا کمتر از ۵ اهم در نظر گرفته میشود.
انواع شبکه زمین
طراحی شبکه زمین بسته به نوع تأسیسات، شرایط محیطی، و الزامات ایمنی به چند دسته تقسیم میشود. هر نوع، ویژگیها و مزایای خاص خود را دارد.
زمین منفرد (Single Point Ground)
در این روش، تمام تجهیزات به یک نقطه زمین مشترک متصل میشوند. این نوع برای سیستمهای کوچک و مدارهای الکترونیکی دقیق مناسب است، چرا که تداخل بین سیگنالها را به حداقل میرساند.
زمین حلقوی (Ring Ground System)
در این سیستم، یک حلقه زمین به دور ساختمان یا تجهیز اصلی اجرا شده و تمام اجزا به آن متصل میشوند. مزیت آن توزیع یکنواخت جریان خطا در طول حلقه و افزایش ایمنی است.
زمین شبکهای (Mesh Ground)
این نوع بیشتر در پستهای فشار قوی استفاده میشود. شبکهای از هادیها در زیر سطح زمین با فواصل منظم اجرا میشود که جریانهای خطا را در سطح وسیعتری پخش میکند.
زمین مشترک (Common Ground)
در این روش، چند سامانه مختلف به یک شبکه زمین متصل میشوند. این ساختار، بهخصوص در مراکز داده و تجهیزات حساس الکترونیکی کاربرد دارد.
دستهبندی شبکه زمین براساس نوع تأسیسات
شبکه زمین در ایستگاههای فشار قوی
در این تأسیسات، از شبکههای زمین مشبک با هادیهای متعدد استفاده میشود. طراحی دقیق، طبق استاندارد IEEE Std 80، برای جلوگیری از شوکهای گام و تماس ضروری است.
شبکه زمین در مراکز داده و تجهیزات الکترونیکی
در این نوع تأسیسات، حساسیت به نوسانات و نویز الکتریکی بالاست. استفاده از زمین منفرد یا مشترک با طراحی خاص و جداسازی نویز اهمیت دارد.
شبکه زمین در ساختمانهای مسکونی و تجاری
در این محیطها، استفاده از میلههای زمین یا صفحات فلزی متداول است. هدف، حفاظت کاربران و تجهیزات خانگی در برابر نشت جریان است.
مواد مورد استفاده در شبکه زمین
هادیهای مسی و آلومینیومی
مس به دلیل هدایتپذیری بالا، دوام، و مقاومت در برابر خوردگی، پرکاربردترین ماده در اجرای شبکه زمین است. در برخی پروژهها از آلومینیوم نیز استفاده میشود که مقرونبهصرفهتر اما کمتر مقاوم است.
الکترودها و صفحات زمین
این عناصر با قرارگیری در خاک، جریان را به زمین منتقل میکنند. میلههای گالوانیزه، صفحات مسی و کابلهای بدون روکش از انواع رایج آن هستند.
مقایسه سیستمهای مختلف ارتینگ از نظر عملکرد
| نوع شبکه زمین | کاربرد | مزایا | محدودیتها |
| Single Point | سیستمهای الکترونیکی | کمترین تداخل | نامناسب برای مدارهای قدرت |
| Ring Ground | ایستگاهها و ساختمانها | توزیع جریان یکنواخت | نیاز به فضای بیشتر |
| Mesh Ground | پستهای برق | ایمنی بالا | هزینه بالا |
| Common Ground | مراکز داده | سادهسازی سیمکشی | احتمال تداخل سیستمها |
مقررات و استانداردهای بینالمللی و ملی در طراحی شبکه زمین
استاندارد IEEE Std 80
این استاندارد یکی از جامعترین منابع برای طراحی شبکه زمین در پستهای برق فشار قوی است. شامل اصول تحلیل شوک گام، شوک تماس و چیدمان هادیهاست.
استاندارد IEC 60364
شامل اصول کلی طراحی سیستم زمین برای تأسیسات مسکونی، تجاری و صنعتی است. توجه ویژه به حفاظت در برابر جریانهای نشتی دارد.
مقررات ملی برق ایران (مبحث ۱۳ مقررات ملی ساختمان)
در این مقررات، الزامات اجرای شبکه زمین در ساختمانها با جزئیات بیان شده و رعایت آن در پروژههای ساختمانی الزامی است.
آزمایشها و بررسیهای دورهای شبکه زمین
روشهای اندازهگیری مقاومت زمین
برای سنجش کیفیت عملکرد شبکه، از تسترهای مقاومت زمین استفاده میشود. روشهای معمول شامل تست سهپین، چهارپین، و ولت-آمپر است.
اهمیت بازرسیهای دورهای
تغییر در شرایط خاک، خوردگی هادیها یا قطع اتصالها ممکن است عملکرد سیستم را مختل کند. بنابراین، بررسی سالیانه شبکه زمین بهشدت توصیه میشود.
کاربردهای شبکه زمین در صنعت برق
حفاظت از ترانسفورماتورها و تجهیزات قدرت
با وجود شبکه زمین، در صورت وقوع اتصال داخلی یا خارجی، ولتاژ اضافی به زمین منتقل شده و از آسیب به تجهیز جلوگیری میشود.
تضمین عملکرد صحیح رلهها و کلیدهای حفاظتی
زمین مناسب نقش کلیدی در عملکرد صحیح تجهیزات حفاظتی ایفا میکند. در غیر اینصورت، رلهها ممکن است بهدرستی عمل نکنند یا تاخیر داشته باشند.
چالشها و مشکلات رایج در طراحی شبکه زمین
مقاومت زیاد خاک
در مناطق سنگی یا خشک، مقاومت ویژه خاک بسیار بالاست. برای کاهش آن نیاز به استفاده از مواد کاهنده، افزایش تعداد الکترود یا تغییر طراحی است.
خوردگی اجزای فلزی شبکه
عوامل شیمیایی در خاک میتوانند موجب خوردگی و کاهش عمر هادیها و الکترودها شوند. استفاده از پوششهای ضدخوردگی و انتخاب صحیح متریال راهکارهایی هستند.
راهکارهای بهینهسازی شبکه زمین در محیطهای صنعتی
استفاده از مواد کاهنده مقاومت
افزودن موادی مانند بنتونیت، GEM یا ژلهای رسانا باعث کاهش مقاومت اتصال زمین میشود.
استفاده از طراحی ترکیبی با الکترودهای افقی و عمودی
این روش باعث افزایش سطح تماس شبکه با خاک و در نتیجه کاهش مقاومت کل سیستم میشود.
خلاصه
شبکه زمین بخش غیرقابل تفکیک از سیستمهای قدرت و الکترونیکی است. طراحی صحیح آن، ایمنی تجهیزات و کاربران را تضمین میکند. رعایت استانداردها، انتخاب مواد مناسب و انجام آزمایشهای منظم برای حفظ عملکرد مؤثر ضروری است.
