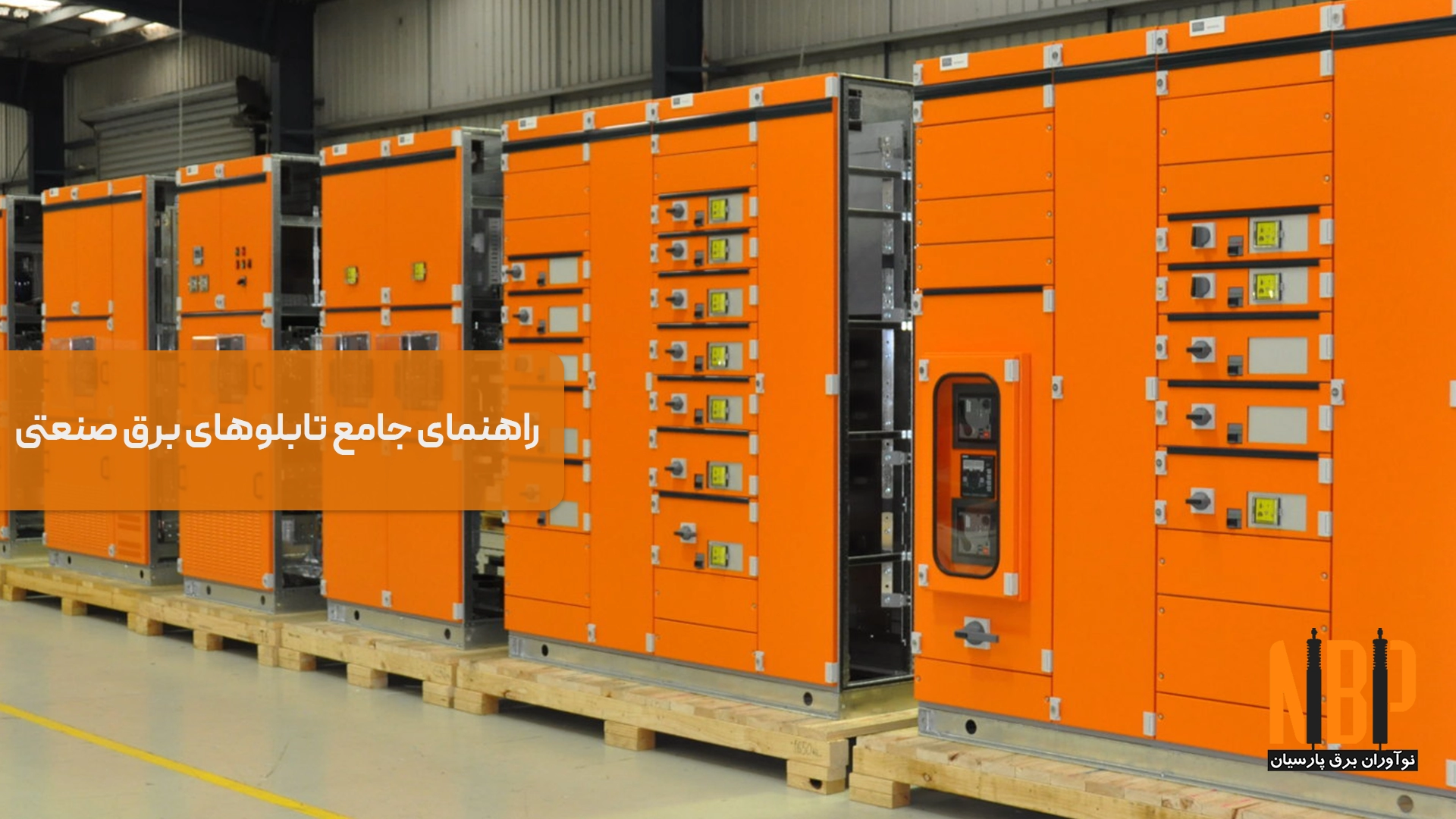

تابلوهای برق صنعتی یکی از مهم‌ترین اجزای سیستم‌های الکتریکی در تأسیسات مسکونی، تجاری و صنعتی هستند. این تابلوها وظیفه کنترل، توزیع و حفاظت از برق را بر عهده دارند و نقش کلیدی در ایمنی تجهیزات الکتریکی و افزایش بهره‌وری مصرف انرژی ایفا می‌کنند.
با پیشرفت تکنولوژی و افزایش تقاضا برای مدیریت بهتر انرژی و ایمنی بیشتر در سیستم‌های برقی، تابلوهای برق صنعتی نیز دچار تغییر و تحول شده‌اند. طراحی صحیح این تابلوها بر اساس استانداردهای بین‌المللی مانند IEC و NEC، نه‌تنها عملکرد سیستم را بهینه می‌کند بلکه از بروز حوادث برقی و آسیب به تجهیزات جلوگیری خواهد کرد.
در این مقاله، راهنمایی جامع درباره طراحی، انواع، استانداردها و کاربردهای تابلوهای برق صنعتی ارائه می‌دهیم و به بررسی اصول طراحی، دسته‌بندی‌ها، تجهیزات مورد استفاده و استانداردهای ایمنی خواهیم پرداخت.
مبانی و اصول تابلو برق صنعتی به طور کلی
تابلو برق چیست و چه وظایفی دارد؟
تابلو برق یک محفظه حاوی تجهیزات الکتریکی مانند کلیدها، فیوزها، شینه‌ها و رله‌های حفاظتی است که برای مدیریت، توزیع و کنترل جریان الکتریکی در تأسیسات برقی استفاده می‌شود. این تابلوها علاوه بر مدیریت برق، نقش مهمی در ایمنی سیستم و تجهیزات متصل به آن دارند.
اجزای اصلی تابلو برق
یک تابلو برق صنعتی معمولاً شامل کلیدهای قطع و وصل، تجهیزات حفاظتی مانند فیوزها و رله‌ها، باسبارها، تجهیزات کنترلی و نمایشگرها است. بسته به نوع کاربرد، تجهیزات داخلی تابلو می‌تواند متفاوت باشد.
استانداردهای طراحی تابلو برق
طراحی تابلوهای برق صنعتی باید مطابق با استانداردهای بین‌المللی و ملی انجام شود. دو استاندارد مهم که در طراحی این تابلوها نقش دارند عبارت‌اند از:
- استاندارد IEC (کمیسیون بین‌المللی الکتروتکنیک) که الزامات جهانی را مشخص می‌کند
- استاندارد NEC (کد ملی برق آمریکا) که روی ایمنی و الزامات نصب تمرکز دارد

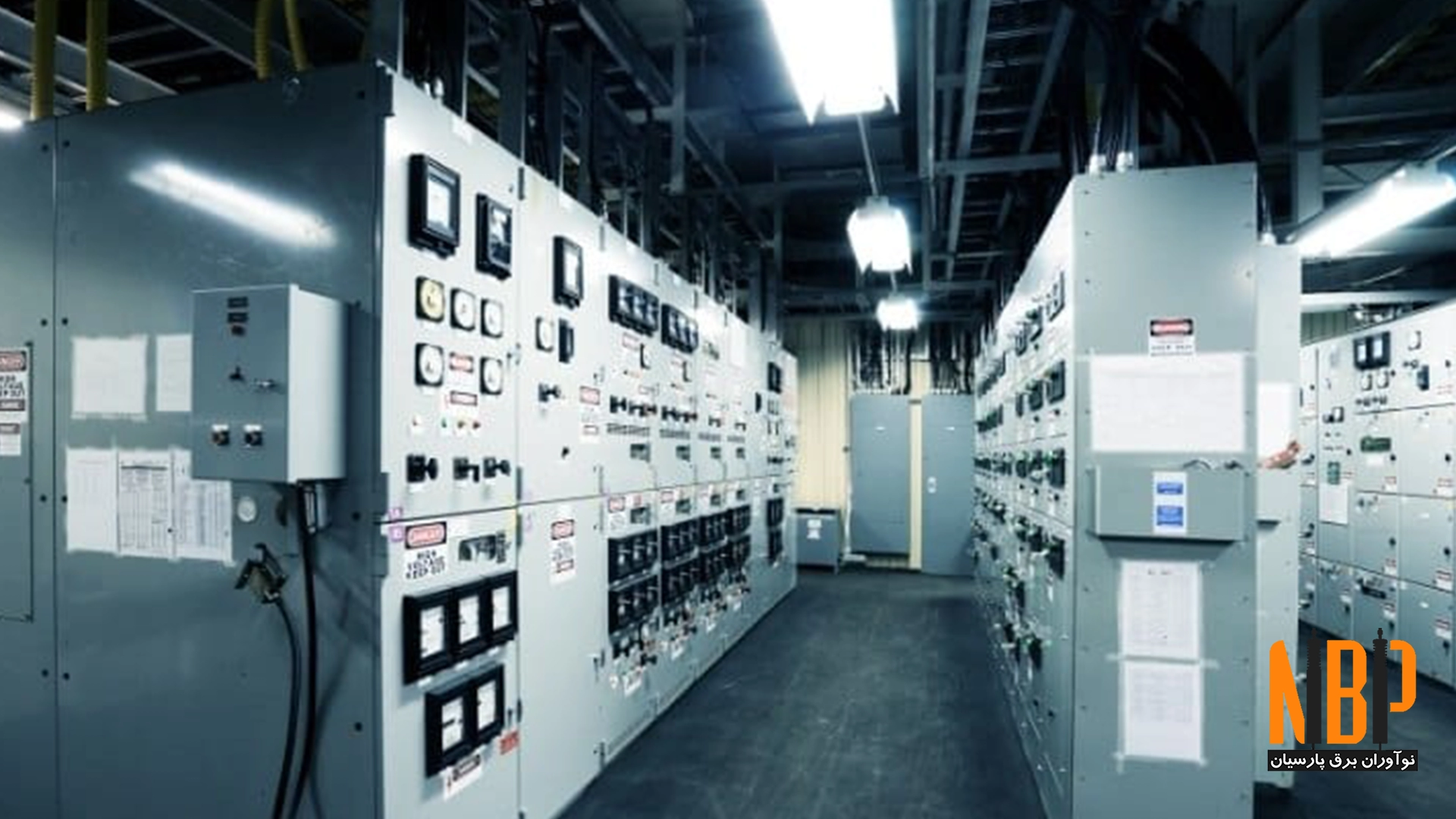

معرفی کوتاهی از انواع تابلوهای برق صنعتی
تابلوهای برق بر اساس کاربرد، ولتاژ کاری و ساختار فیزیکی در دسته‌های مختلفی قرار می‌گیرند. برخی از مهم‌ترین انواع آن‌ها عبارت‌اند از:
تابلوهای توزیع برق
این تابلوها برای توزیع جریان الکتریکی بین بخش‌های مختلف یک تأسیسات یا ساختمان طراحی شده‌اند و در ساختمان‌های مسکونی، اداری و صنعتی استفاده می‌شوند.
تابلوهای کنترل
تابلوهای کنترل برای مدیریت عملکرد تجهیزات الکتریکی مانند موتورهای صنعتی، پمپ‌ها و سیستم‌های اتوماسیون مورد استفاده قرار می‌گیرند. این تابلوها معمولاً شامل PLC، نمایشگرهای مانیتورینگ و سیستم‌های کنترلی پیشرفته هستند.
تابلوهای برق فشار ضعیف و فشار قوی
تابلوهای برق از نظر سطح ولتاژ کاری نیز به دو دسته اصلی تقسیم می‌شوند:
- تابلوهای فشار ضعیف (LV Panels) که در ولتاژهای کمتر از 1000 ولت استفاده می‌شوند.
- تابلوهای فشار قوی (HV Panels) که برای سیستم‌های ولتاژ بالا (بیش از 1000 ولت) کاربرد دارند.
تابلوهای بانک خازنی
این تابلوها به اصلاح ضریب توان و کاهش مصرف انرژی راکتیو کمک می‌کنند و در صنایعی که مصرف برق بالایی دارند، بسیار مؤثر هستند.
تابلوهای کشویی و فیکس
تابلوهای برق از نظر ساختار فیزیکی نیز به تابلوهای کشویی (Draw-out) و فیکس (Fixed) تقسیم می‌شوند. تابلوهای کشویی امکان تعویض سریع قطعات و تجهیزات بدون نیاز به خاموش کردن سیستم را فراهم می‌کنند، درحالی‌که تابلوهای فیکس، هزینه پایین‌تری دارند اما انعطاف‌پذیری کمتری ارائه می‌دهند.
تابلوهای کنترل و نقش آن‌ها در سیستم‌های الکتریکی
تابلو کنترل چیست و چه کاربردی دارد؟
تابلوهای کنترل صنعتی معمولاً شامل تجهیزات کنترلی، PLC، درایوها و نمایشگرهای مانیتورینگ هستند که وظیفه مدیریت عملکرد تجهیزات الکتریکی و نظارت بر سیستم‌ها را بر عهده دارند.
اجزای کلیدی در تابلوهای کنترل
این تابلوها شامل PLC (کنترل‌کننده منطقی برنامه‌پذیر)، ماژول‌های I/O، مانیتورهای صنعتی، تجهیزات مانیتورینگ شبکه و کلیدهای کنترلی هستند که امکان اتوماسیون و کنترل هوشمند فرآیندهای صنعتی را فراهم می‌کنند.
تابلو کنترل موتور (MCC) و کاربردهای آن
یکی از رایج‌ترین انواع تابلوهای کنترل، تابلو کنترل موتور (MCC) است که برای کنترل و راه‌اندازی موتورهای الکتریکی در صنایع مختلف استفاده می‌شود.

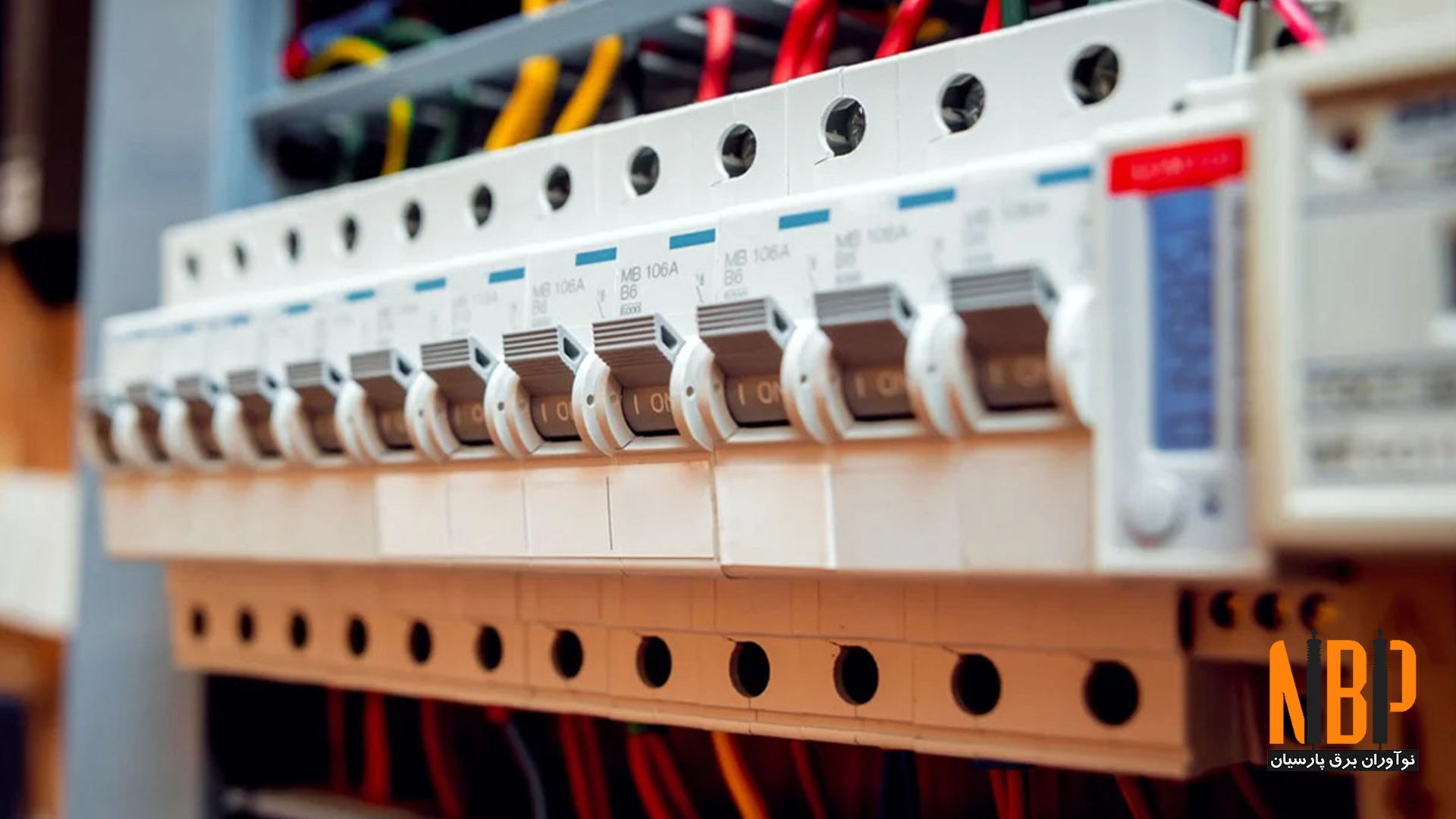

تابلوهای حفاظت و تجهیزات ایمنی در سیستم‌های برق
تابلو حفاظت چیست و چرا اهمیت دارد؟
تابلوهای حفاظت صنعتی برای محافظت از تجهیزات الکتریکی در برابر نوسانات، اضافه‌بار، اتصال کوتاه و افزایش ولتاژ ناگهانی طراحی شده‌اند.
انواع تجهیزات حفاظتی در تابلوهای برق
برای افزایش ایمنی، در تابلوهای حفاظتی از تجهیزات زیر استفاده می‌شود:
- کلیدهای محافظ جان (RCDs) برای جلوگیری از برق‌گرفتگی
- رله‌های حفاظتی برای تشخیص و قطع مدار در شرایط غیرعادی
- فیوزها و سرج ارسترها برای محافظت در برابر اضافه‌بار و صاعقه
رله‌های حفاظتی و نقش آن‌ها در ایمنی سیستم‌های الکتریکی
رله‌های حفاظتی به شناسایی مشکلاتی مانند اتصال کوتاه، افت ولتاژ و نوسانات شبکه کمک کرده و به‌طور خودکار مدارهای معیوب را قطع می‌کنند.
خلاصه
تابلوهای برق صنعتی نقش اساسی در مدیریت انرژی، کنترل تجهیزات و حفاظت از سیستم‌های الکتریکی دارند. طراحی این تابلوها باید مطابق با استانداردهای بین‌المللی مانند IEC و NEC انجام شود تا علاوه بر عملکرد بهینه، ایمنی تجهیزات و کاربران نیز تضمین شود.
با توجه به کاربردهای مختلف، تابلوهای برق در انواع توزیع، کنترل، بانک خازنی و حفاظتی طراحی و تولید می‌شوند. انتخاب تابلو برق مناسب، تأثیر مستقیمی بر بهره‌وری انرژی و افزایش طول عمر تجهیزات الکتریکی خواهد داشت.
