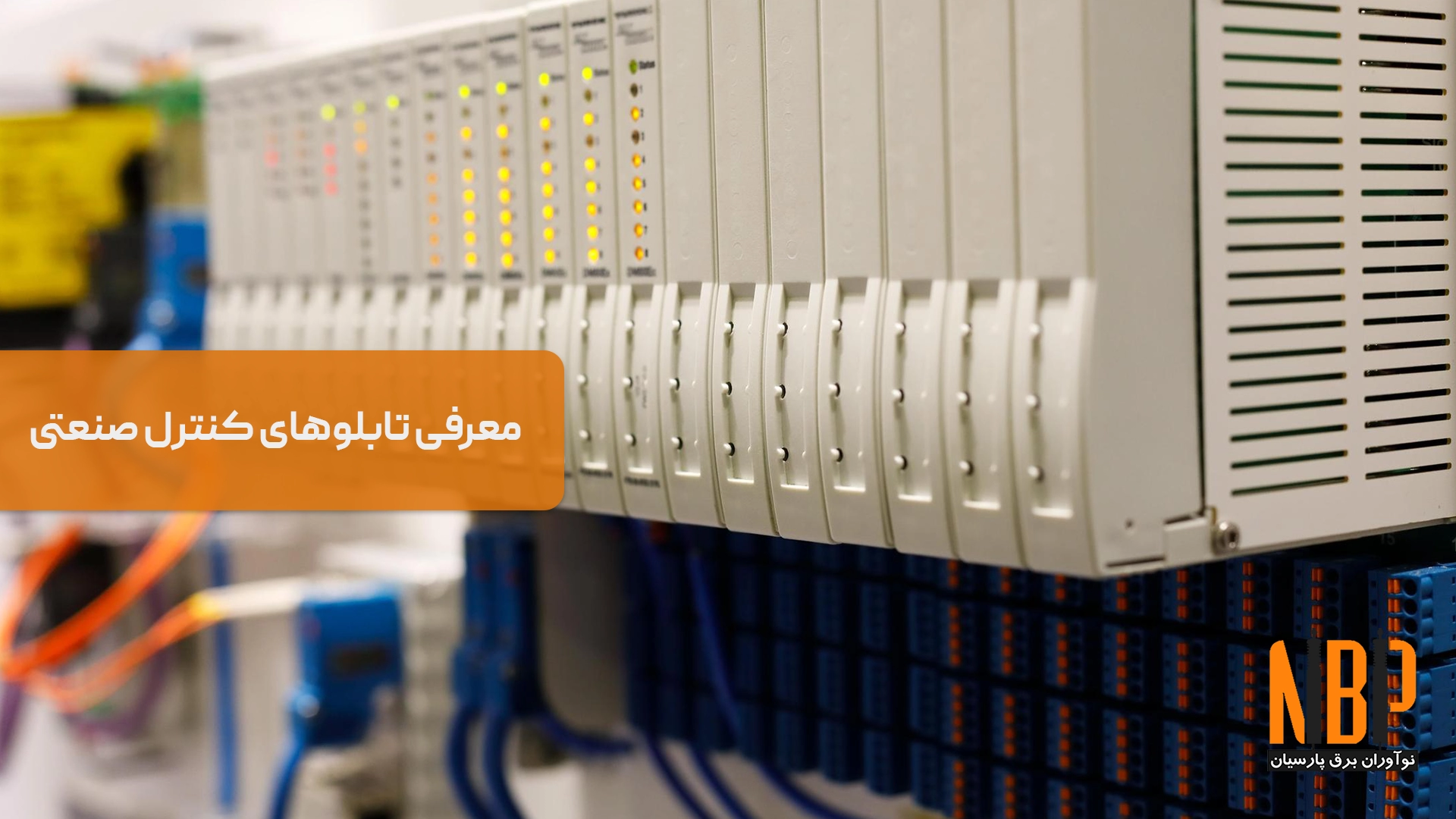

در سیستم‌های صنعتی و تجاری، مدیریت و کنترل فرآیندهای الکتریکی نقش مهمی در بهره‌وری و ایمنی تجهیزات دارد. یکی از مهم‌ترین ابزارهای مورد استفاده در این حوزه، تابلوهای کنترل (Control Panels) هستند که برای نظارت، مدیریت و کنترل تجهیزات الکتریکی و اتوماسیون صنعتی به‌کار می‌روند.
اما تابلو کنترل چیست و چه کاربردهایی دارد؟ در این مقاله، به بررسی ساختار تابلو کنترل، اجزای اصلی آن، اصول طراحی استاندارد و کاربردهای صنعتی خواهیم پرداخت تا دید روشنی از اهمیت این تجهیزات ارائه دهیم.
تابلو کنترل چیست؟
تعریف و عملکرد تابلوهای کنترل
تابلو کنترل مجموعه‌ای از تجهیزات الکتریکی و الکترونیکی است که وظیفه مدیریت و کنترل عملکرد سیستم‌های صنعتی، ماشین‌آلات و دستگاه‌های برقی را بر عهده دارد. این تابلوها به اپراتورها امکان می‌دهند که عملکرد تجهیزات را مانیتور کرده و در صورت نیاز، تنظیمات لازم را انجام دهند.
ویژگی‌های اصلی تابلوهای کنترل
- امکان کنترل و نظارت بر فرآیندهای صنعتی و برقی
- افزایش ایمنی و کاهش خطاهای اپراتوری
- قابلیت اتصال به سیستم‌های اتوماسیون صنعتی (PLC و HMI)
- طراحی شده برای کارکرد در شرایط صنعتی و محیط‌های سخت
اجزای اصلی تابلوهای کنترل
تابلوهای کنترل بسته به نوع کاربرد، شامل تجهیزات مختلفی هستند، اما برخی از اجزای رایج آن عبارتند از:
کنترل‌کننده‌های منطقی برنامه‌پذیر (PLC – Programmable Logic Controller)
PLC مغز متفکر تابلوهای کنترل است که داده‌های ورودی از سنسورها را دریافت کرده و فرمان‌های کنترلی را برای تجهیزات ارسال می‌کند.
نمایشگرهای HMI (Human-Machine Interface)
صفحه‌نمایش‌های HMI برای ارتباط کاربر با سیستم کنترل، مشاهده داده‌ها و تنظیم پارامترهای کاری استفاده می‌شوند.
کنتاکتورها و رله‌های کنترلی
این تجهیزات برای قطع و وصل مدارهای الکتریکی بر اساس فرمان‌های صادرشده از PLC یا اپراتور استفاده می‌شوند.
سنسورها و تجهیزات اندازه‌گیری
سنسورها برای جمع‌آوری داده‌هایی مانند دما، فشار، سطح مایعات و سرعت موتور در سیستم‌های کنترل صنعتی به‌کار می‌روند.
ترمینال‌ها و باسبارها
این اجزا وظیفه انتقال برق و سیگنال‌های کنترلی بین بخش‌های مختلف تابلو را بر عهده دارند.
انواع تابلوهای کنترل بر اساس کاربرد
تابلوهای کنترل بسته به نیازهای صنعتی و طراحی سیستم‌های الکتریکی، در چندین دسته مختلف طبقه‌بندی می‌شوند:
تابلو کنترل پروسس (Process Control Panel)
- برای کنترل فرآیندهای تولید و مانیتورینگ عملیات صنعتی به‌کار می‌رود.
- معمولاً در صنایع نفت و گاز، پتروشیمی و تصفیه آب استفاده می‌شود.

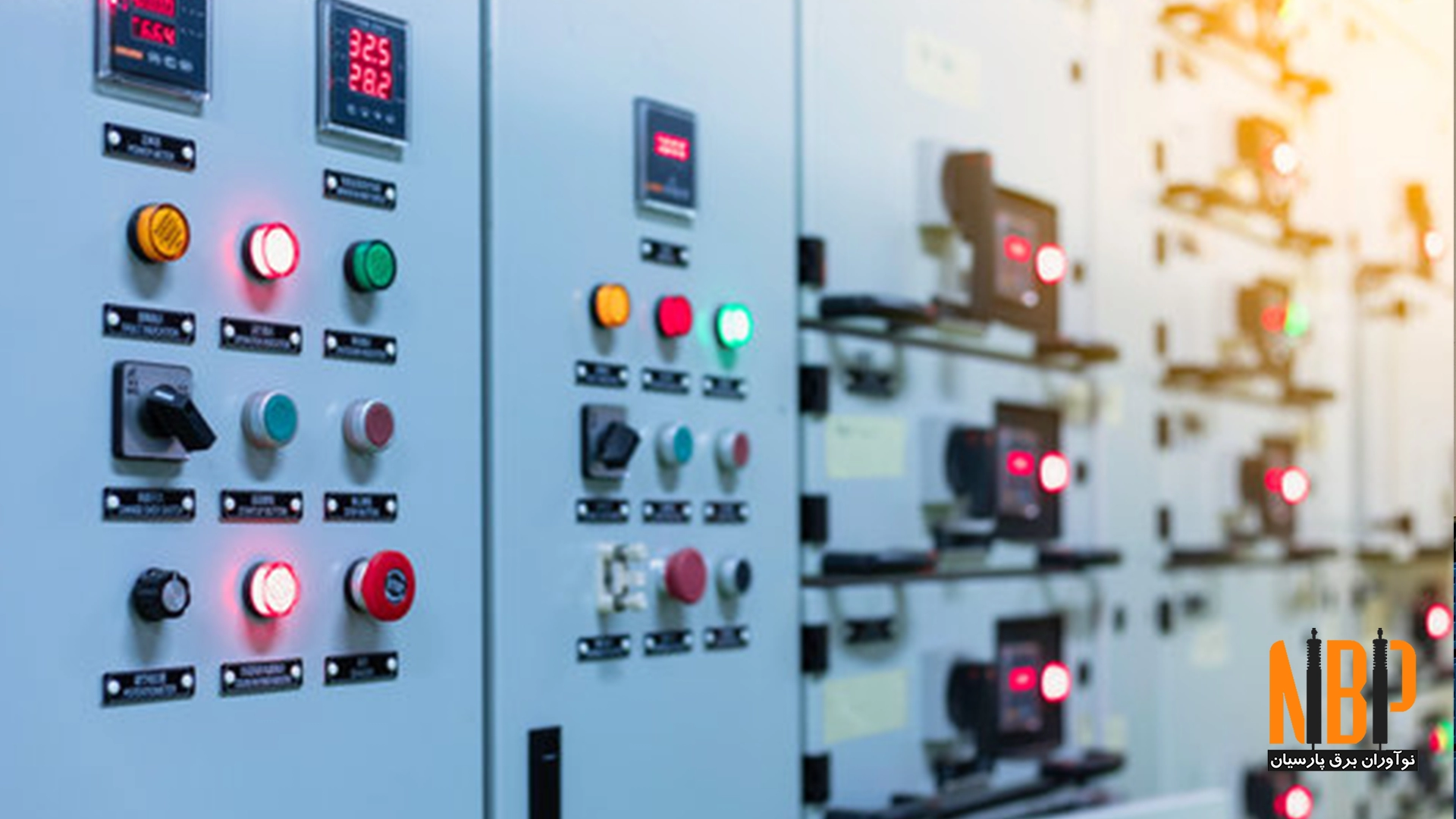

تابلو کنترل موتور (MCC – Motor Control Center)
- به‌طور خاص برای مدیریت و راه‌اندازی موتورهای الکتریکی در سیستم‌های صنعتی طراحی شده است.
- در کارخانه‌های تولیدی، صنایع معدنی و تأسیسات آب و فاضلاب کاربرد دارد.
تابلو کنترل توزیع برق (Power Control Panel – PCP)
- وظیفه مدیریت برق و کنترل توزیع انرژی الکتریکی در یک سیستم را دارد.
- در کارخانه‌های بزرگ و مراکز توزیع برق استفاده می‌شود.
تابلو کنترل اتوماسیون صنعتی
- شامل سیستم‌های PLC، HMI و شبکه‌های ارتباطی برای اتوماسیون هوشمند است.
- در صنایع خودروسازی، روباتیک و تولید مواد شیمیایی به‌کار می‌رود.
اصول طراحی استاندارد تابلوهای کنترل
برای طراحی یک تابلو کنترل استاندارد و ایمن، باید اصول زیر رعایت شوند:
انتخاب تجهیزات مناسب
- استفاده از PLCهای باکیفیت و تجهیزات حفاظتی استاندارد
- انتخاب نمایشگرهای HMI با رابط کاربری آسان و خوانا
طراحی سیم‌کشی و مسیرهای ارتباطی
- جلوگیری از تداخل الکترومغناطیسی (EMI) با جداسازی کابل‌های قدرت و سیگنال
- استفاده از شماره‌گذاری دقیق روی سیم‌ها برای سهولت تعمیرات و عیب‌یابی
تهویه و خنک‌سازی تابلو کنترل
- نصب فن‌های تهویه و فیلترهای هوا برای جلوگیری از گرم شدن بیش‌ازحد تجهیزات
- استفاده از سنسورهای دمایی برای کنترل گرمای داخلی تابلو
رعایت استانداردهای بین‌المللی
- IEC 61439: استاندارد طراحی تابلوهای برق صنعتی
- UL 508A: استاندارد ایمنی تابلوهای کنترل در آمریکای شمالی
- NEC (National Electrical Code): استاندارد نصب تجهیزات الکتریکی در آمریکا
مزایا و معایب تابلوهای کنترل صنعتی
مزایا
- افزایش بهره‌وری و کاهش مصرف انرژی با کنترل دقیق فرآیندها
- افزایش ایمنی اپراتورها و کاهش حوادث ناشی از خطاهای انسانی
- امکان یکپارچه‌سازی با سیستم‌های هوشمند و اینترنت اشیاء (IoT)
معایب
- هزینه اولیه بالا به دلیل استفاده از تجهیزات پیشرفته
- نیاز به اپراتورهای آموزش‌دیده برای مدیریت و برنامه‌ریزی سیستم
مراحل نصب و راه‌اندازی تابلوهای کنترل
نصب فیزیکی و اتصال برق ورودی
تابلوهای کنترل باید در محیطی با تهویه مناسب و دور از گردوغبار و رطوبت نصب شوند.
انجام سیم‌کشی داخلی و تست اولیه
تمامی اتصالات باید مطابق با شماتیک طراحی شده و استانداردهای ایمنی برق انجام شوند.
برنامه‌ریزی PLC و تست عملکردی
قبل از راه‌اندازی، باید برنامه‌های کنترلی روی PLC اجرا و تست شود تا عملکرد سیستم تأیید گردد.
خلاصه
تابلوهای کنترل صنعتی یکی از مهم‌ترین اجزای سیستم‌های مدیریت انرژی و اتوماسیون صنعتی هستند. این تابلوها با کنترل دقیق تجهیزات، افزایش بهره‌وری و کاهش خطاهای انسانی، عملکرد سیستم‌های الکتریکی را بهینه می‌کنند. با توجه به تنوع کاربردها، انتخاب نوع مناسب تابلو کنترل بر اساس نیازهای پروژه اهمیت زیادی دارد. استفاده از تجهیزات استاندارد، رعایت اصول طراحی و اجرای صحیح سیستم‌های کنترلی، تأثیر مستقیمی در ایمنی، کاهش هزینه‌های عملیاتی و بهینه‌سازی مصرف انرژی خواهد داشت. شرکت نوآوران برق پارسیان ارائه‌دهنده طراحی، ساخت و نصب انواع تابلوهای کنترل در مشهد و استان خراسان رضوی است. برای دریافت مشاوره تخصصی و سفارش تابلو کنترل، با ما تماس بگیرید.
