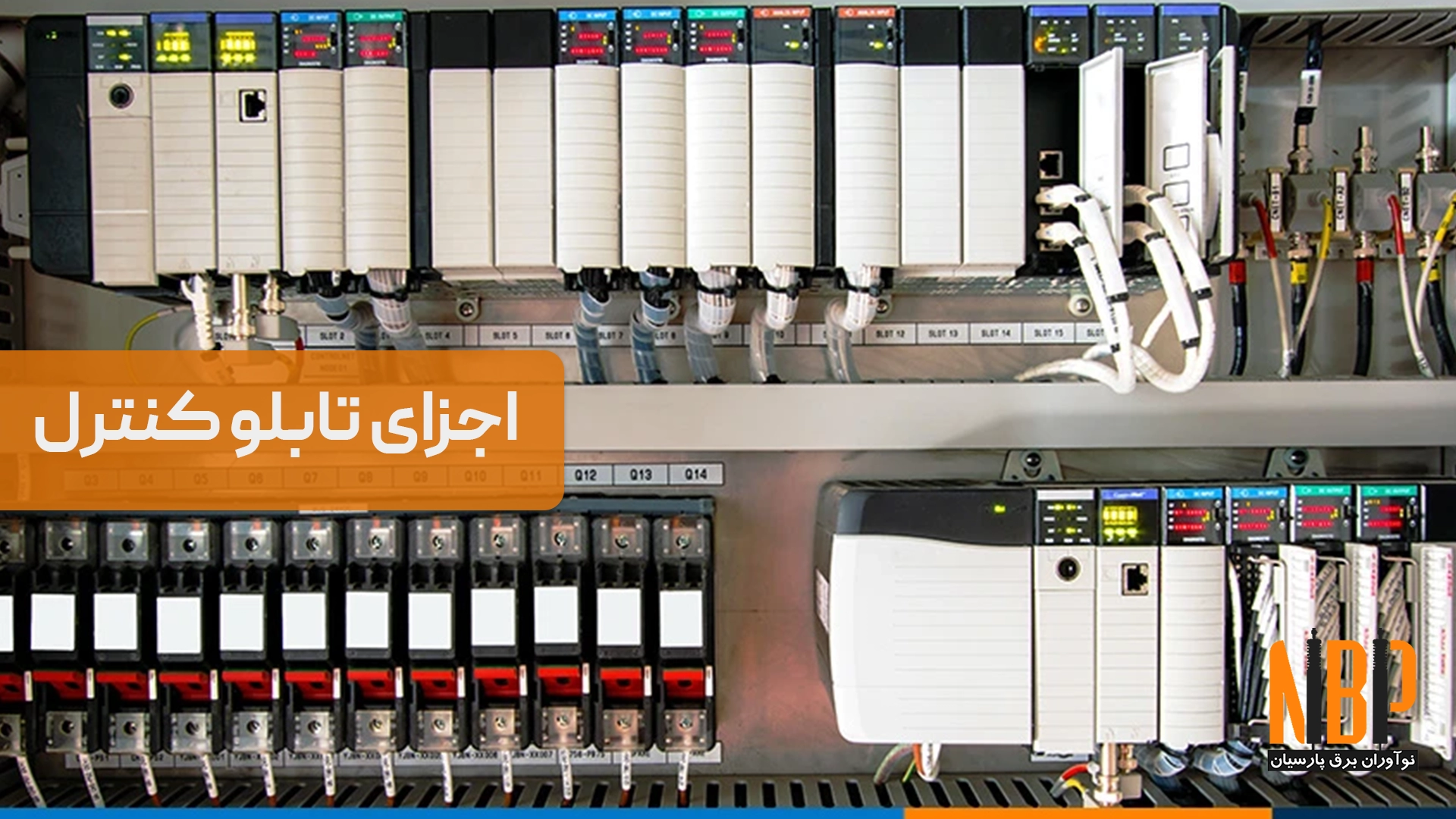

در صنایع مدرن، تابلوهای کنترل صنعتی نقش کلیدی در مدیریت، نظارت و کنترل تجهیزات برقی و فرآیندهای تولیدی دارند. با پیشرفت تکنولوژی، اجزای این تابلوها تغییر کرده و به سمت دیجیتالی شدن و افزایش دقت و بهره‌وری پیش رفته‌اند. اما اجزای یک تابلو کنترل مدرن چیست و چگونه عملکرد آن را بهینه می‌کند؟ در این مقاله، به بررسی مهم‌ترین تجهیزات به‌روز مورد استفاده در تابلوهای کنترل صنعتی، کاربردها و مزایای آن‌ها خواهیم پرداخت.
کنترل‌کننده منطقی برنامه‌پذیر (PLC) | مغز سیستم کنترل
PLC (Programmable Logic Controller) یک کامپیوتر صنعتی مقاوم و برنامه‌پذیر است که وظیفه مدیریت ورودی‌ها، پردازش داده‌ها و ارسال فرمان‌های کنترلی به تجهیزات مختلف را بر عهده دارد.
چرا PLC جایگزین رله‌های قدیمی شد؟
در گذشته، رله‌های الکترومکانیکی به‌عنوان اصلی‌ترین تجهیزات کنترل استفاده می‌شدند، اما با ظهور PLC، فرآیندهای صنعتی بهینه‌تر و دقیق‌تر شدند. دلایل این جایگزینی شامل موارد زیر است:
- سرعت پردازش بالا و واکنش سریع‌تر به تغییرات محیطی
- کاهش سیم‌کشی‌های پیچیده و بهبود عملکرد سیستم‌های کنتر
- قابلیت برنامه‌ریزی و انعطاف‌پذیری بالا برای تغییرات در فرآیندهای صنعتی
ویژگی‌های اصلی PLC در تابلوهای کنترل صنعتی
- اتصال به سنسورها و عملگرها برای اجرای دستورات کنترلی
- امکان برنامه‌ریزی توسط نرم‌افزارهای صنعتی مانند Siemens TIA Portal و Allen Bradley RSLogix
- پایداری و مقاومت بالا در برابر شرایط محیطی سخت (دما، رطوبت و نویز الکتریکی)
نمایشگرهای مانیتورینگ (HMI) | واسط کاربری هوشمند
HMI (Human-Machine Interface) یک نمایشگر صنعتی است که امکان تعامل اپراتور با سیستم کنترل را فراهم می‌کند. این دستگاه، داده‌های مهم مانند میزان ولتاژ، جریان، فشار و سرعت موتور را نمایش می‌دهد و امکان تنظیم پارامترهای عملکردی تجهیزات صنعتی را به کاربر می‌دهد.
مزایای استفاده از HMI در تابلوهای کنترل
امکان نظارت بلادرنگ بر وضعیت سیستم‌های الکتریکی و مکانیکی
کاهش نیاز به کنترل‌های دستی و بهبود بهره‌وری
امکان ارتباط با PLC و سایر تجهیزات صنعتی از طریق پروتکل‌های ارتباطی
درایوهای فرکانس متغیر (VFD) | کنترل سرعت و مصرف انرژی موتورهای صنعتی
درایو فرکانس متغیر (VFD – Variable Frequency Drive) دستگاهی است که سرعت و گشتاور موتورهای الکتریکی را به‌طور دقیق کنترل می‌کند. این درایوها نقش مهمی در بهینه‌سازی مصرف انرژی و افزایش طول عمر تجهیزات دارند.
چرا استفاده از VFD در تابلوهای کنترل ضروری است؟
- کاهش مصرف انرژی و افزایش بهره‌وری سیستم‌های صنعتی
- کنترل دقیق دور موتور بر اساس نیاز تولید
- کاهش استهلاک تجهیزات مکانیکی و جلوگیری از شوک‌های الکتریکی

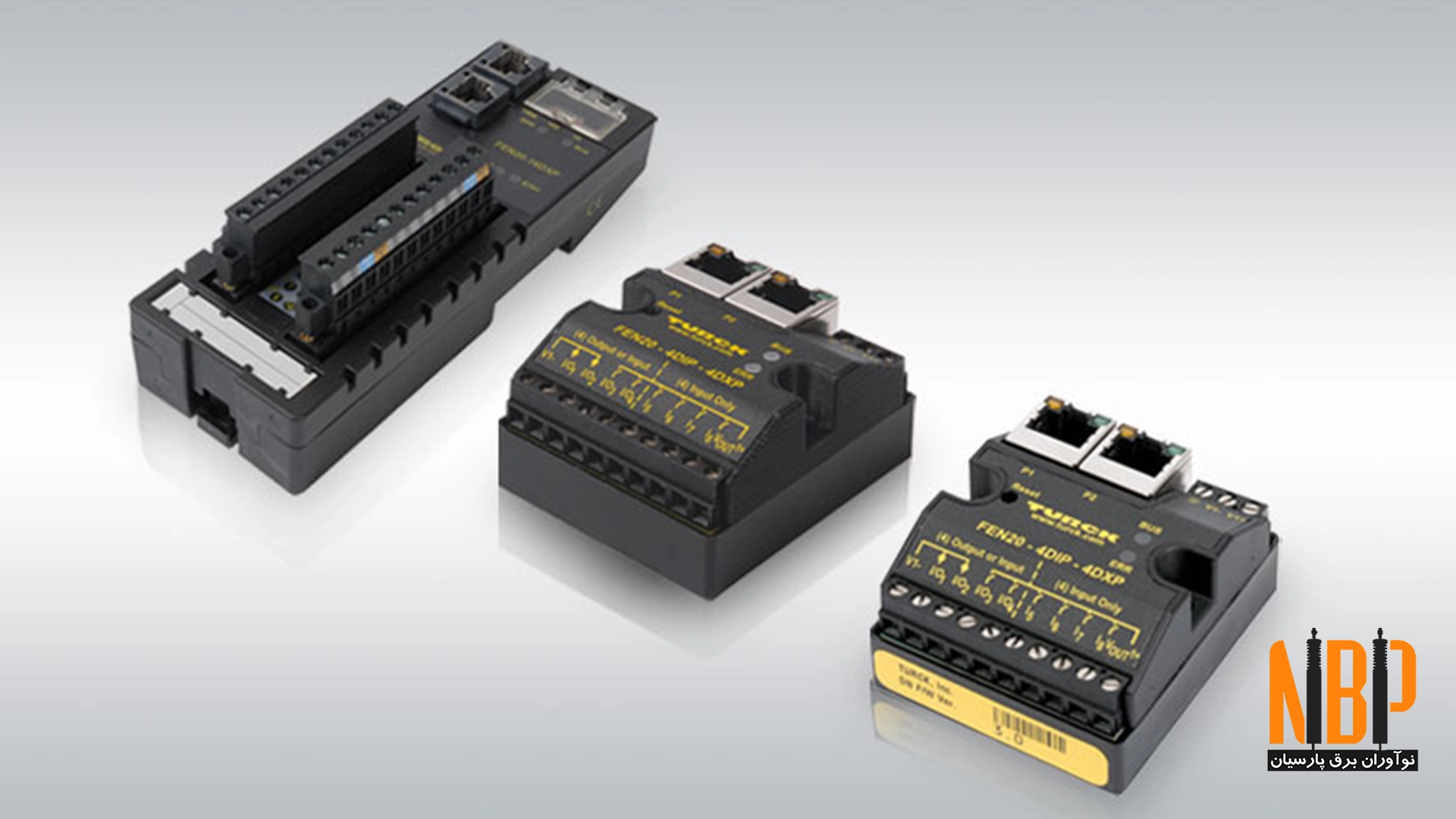

ماژول‌های ورودی و خروجی (I/O) | ارتباط بین تجهیزات و سیستم کنترل
ماژول‌های ورودی/خروجی (I/O – Input/Output) اطلاعات سنسورها و عملگرها را به PLC ارسال کرده و دستورات اجرایی را دریافت و اجرا می‌کنند.
انواع ماژول‌های I/O در تابلوهای کنترل صنعتی
- ماژول ورودی دیجیتال: دریافت سیگنال‌های ON/OFF از سنسورهای صنعتی
- ماژول خروجی دیجیتال: ارسال سیگنال‌های قطع و وصل به شیرهای برقی و موتورها
- ماژول ورودی آنالوگ: دریافت مقادیر پیوسته از سنسورهای دما، فشار و سطح مایعات
- ماژول خروجی آنالوگ: تنظیم سرعت درایوها و شیرهای کنترل متناسب با تغییرات سیستم
مزایای ماژول‌های I/O در تابلوهای کنترل مدرن
- افزایش سرعت پردازش داده‌ها و پاسخگویی سریع‌تر به تغییرات فرآیند
- کاهش سیم‌کشی‌های اضافی و ساده‌سازی طراحی تابلو کنترل
- بهبود دقت در نظارت و اجرای دستورات کنترلی
تجهیزات حفاظتی | ایمنی سیستم‌های کنترلی
در تابلوهای کنترل صنعتی، ایمنی تجهیزات و جلوگیری از خرابی‌های ناشی از اضافه‌بار، اتصال کوتاه و نوسانات الکتریکی بسیار حیاتی است.
مهم‌ترین تجهیزات حفاظتی در تابلوهای کنترل
- فیوزها و سرج ارسترها: جلوگیری از آسیب ناشی از نوسانات ولتاژ
- کلیدهای اتوماتیک (MCCB & MCB): محافظت از سیستم در برابر اضافه‌بار و اتصال کوتاه
- رله‌های حفاظتی دیجیتال: کنترل و نظارت هوشمند بر عملکرد تجهیزات الکتریکی
منابع تغذیه سوئیچینگ (SMPS) | تأمین ولتاژ پایدار برای تجهیزات کنترلی
منابع تغذیه سوئیچینگ وظیفه تأمین ولتاژ مورد نیاز PLC، HMI و سایر تجهیزات تابلو کنترل را بر عهده دارند. این تجهیزات برق AC ورودی را به ولتاژ DC تبدیل کرده و از نوسانات برق ورودی جلوگیری می‌کنند.
ویژگی‌های مهم یک منبع تغذیه صنعتی استاندارد
- ولتاژ خروجی پایدار (۲۴V DC) برای PLC و سنسورها
- حفاظت در برابر افزایش جریان و ولتاژ ناگهانی
- ابعاد کوچک و بازدهی بالا برای کاهش گرمای تولیدی در تابلو کنترل
سیستم‌های ارتباطی صنعتی | اتصال هوشمند تجهیزات کنترلی
برای ایجاد یکپارچگی بین تجهیزات صنعتی و امکان مانیتورینگ و کنترل از راه دور، سیستم‌های کنترلی از پروتکل‌های ارتباطی مدرن استفاده می‌کنند:
- Modbus TCP/IP برای ارتباط بین PLC و سیستم‌های مانیتورینگ
- Profibus و Profinet برای اتصال سریع سنسورها و عملگرها به کنترلر مرکزی
- Ethernet/IP برای ایجاد شبکه‌های هوشمند و ارتباط بین دستگاه‌ها
خلاصه
تابلوهای کنترل صنعتی با استفاده از تجهیزات مدرن مانند PLC، HMI، VFD، ماژول‌های I/O و سیستم‌های حفاظتی پیشرفته، بهره‌وری فرآیندهای تولید را افزایش داده و ایمنی سیستم‌های صنعتی را تضمین می‌کنند. به‌روزرسانی و انتخاب صحیح تجهیزات کنترلی، نقش بسزایی در بهینه‌سازی مصرف انرژی، کاهش هزینه‌های نگهداری و بهبود عملکرد کلی سیستم‌های الکتریکی دارد. شرکت نوآوران برق پارسیان ارائه‌دهنده طراحی، ساخت و نصب انواع تابلوهای کنترل پیشرفته در مشهد و استان خراسان رضوی است. برای دریافت مشاوره تخصصی و سفارش تابلو کنترل، با ما تماس بگیرید.
