تابلوهای برق در شبکه‌های توزیع و انتقال انرژی الکتریکی، وظیفه کنترل، توزیع و حفاظت از جریان برق را بر عهده دارند. بسته به میزان ولتاژ کاری، تابلوهای برق به دو دسته اصلی فشار قوی (HV) و فشار ضعیف (LV) تقسیم می‌شوند. انتخاب صحیح این تابلوها تأثیر مستقیمی بر ایمنی، کارایی و بهره‌وری سیستم‌های الکتریکی دارد.
اما تفاوت تابلوهای برق فشار قوی و فشار ضعیف چیست؟ چه کاربردهایی دارند و در چه مکان‌هایی از هرکدام استفاده می‌شود؟ در این مقاله، به بررسی ویژگی‌ها، ساختار، مزایا و محدودیت‌های تابلوهای برق فشار قوی و فشار ضعیف پرداخته و راهنمایی کاملی برای انتخاب گزینه مناسب ارائه می‌دهیم.
تابلو برق فشار ضعیف (LV) چیست؟
تعریف و عملکرد تابلوهای فشار ضعیف
تابلوهای برق فشار ضعیف (Low Voltage) به تابلوهایی گفته می‌شود که در سیستم‌های الکتریکی با ولتاژ کمتر از ۱۰۰۰ ولت AC یا ۱۵۰۰ ولت DC استفاده می‌شوند. این تابلوها در مدیریت و توزیع برق مصرفی تجهیزات الکتریکی خانگی، تجاری و صنعتی نقش دارند.
ویژگی‌های اصلی تابلوهای فشار ضعیف
- طراحی‌شده برای ولتاژهای ۲۲۰ و ۳۸۰ ولت در سیستم‌های برق متناوب (AC)
- مجهز به کلیدهای حفاظتی، فیوزها و کنتاکتورها برای ایمنی بیشتر
- استفاده در تأسیسات کم‌مصرف مانند ساختمان‌های مسکونی، تجاری و کارگاه‌های کوچک
- ساختار ساده‌تر نسبت به تابلوهای فشار قوی و هزینه نصب و نگهداری پایین‌تر
کاربردهای تابلوهای فشار ضعیف
- ساختمان‌های مسکونی و تجاری برای تأمین برق روشنایی و تجهیزات الکتریکی
- کارخانه‌های صنعتی کوچک برای توزیع برق به ماشین‌آلات و خطوط تولید
- سیستم‌های توزیع داخلی در ادارات، بیمارستان‌ها و مراکز آموزشی
مزایا و معایب تابلوهای فشار ضعیف
- مزایا: نصب آسان، هزینه پایین، مناسب برای کاربردهای عمومی
- معایب: محدودیت در توان خروجی، عدم قابلیت استفاده در شبکه‌های ولتاژ بالا

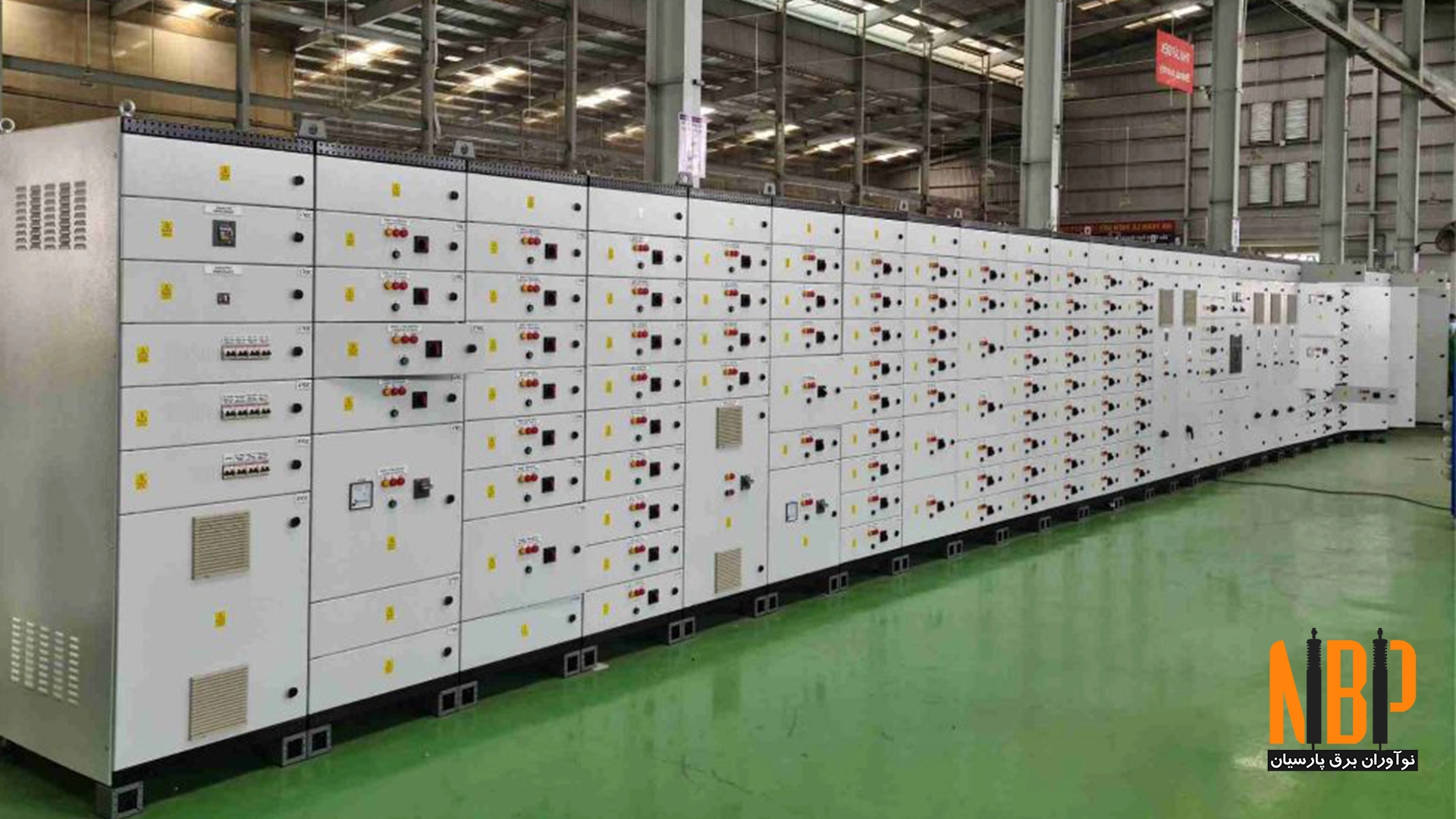

تابلو برق فشار قوی (HV) چیست؟
تعریف و عملکرد تابلوهای فشار قوی
تابلوهای برق فشار قوی (High Voltage) به تابلوهایی گفته می‌شود که برای کنترل و توزیع انرژی الکتریکی با ولتاژهای بالاتر از ۱۰۰۰ ولت طراحی شده‌اند. این تابلوها نقش مهمی در نیروگاه‌ها، پست‌های انتقال برق و صنایع سنگین دارند.
ویژگی‌های اصلی تابلوهای فشار قوی
- مناسب برای ولتاژهای ۳.۳ کیلوولت، ۶.۶ کیلوولت، ۱۱ کیلوولت و بالاتر
- مجهز به کلیدهای قدرت (Circuit Breakers) و رله‌های حفاظتی پیشرفته
- دارای عایق‌بندی قوی برای جلوگیری از نشتی جریان و خطر برق‌گرفتگی
- استفاده در شبکه‌های توزیع برق و کارخانه‌های بزرگ با مصرف انرژی بالا
کاربردهای تابلوهای فشار قوی
- نیروگاه‌ها و پست‌های انتقال برق برای توزیع ولتاژ بالا
- صنایع فولاد، سیمان و پتروشیمی که نیاز به تأمین برق پرقدرت دارند
- ایستگاه‌های مترو و راه‌آهن برقی برای تأمین برق سیستم‌های حمل‌ونقل
مزایا و معایب تابلوهای فشار قوی
- مزایا: توان انتقال بالا، کاهش افت ولتاژ، مناسب برای صنایع بزرگ
- معایب: هزینه بالا، نیاز به تجهیزات حفاظتی پیشرفته، پیچیدگی در نگهداری

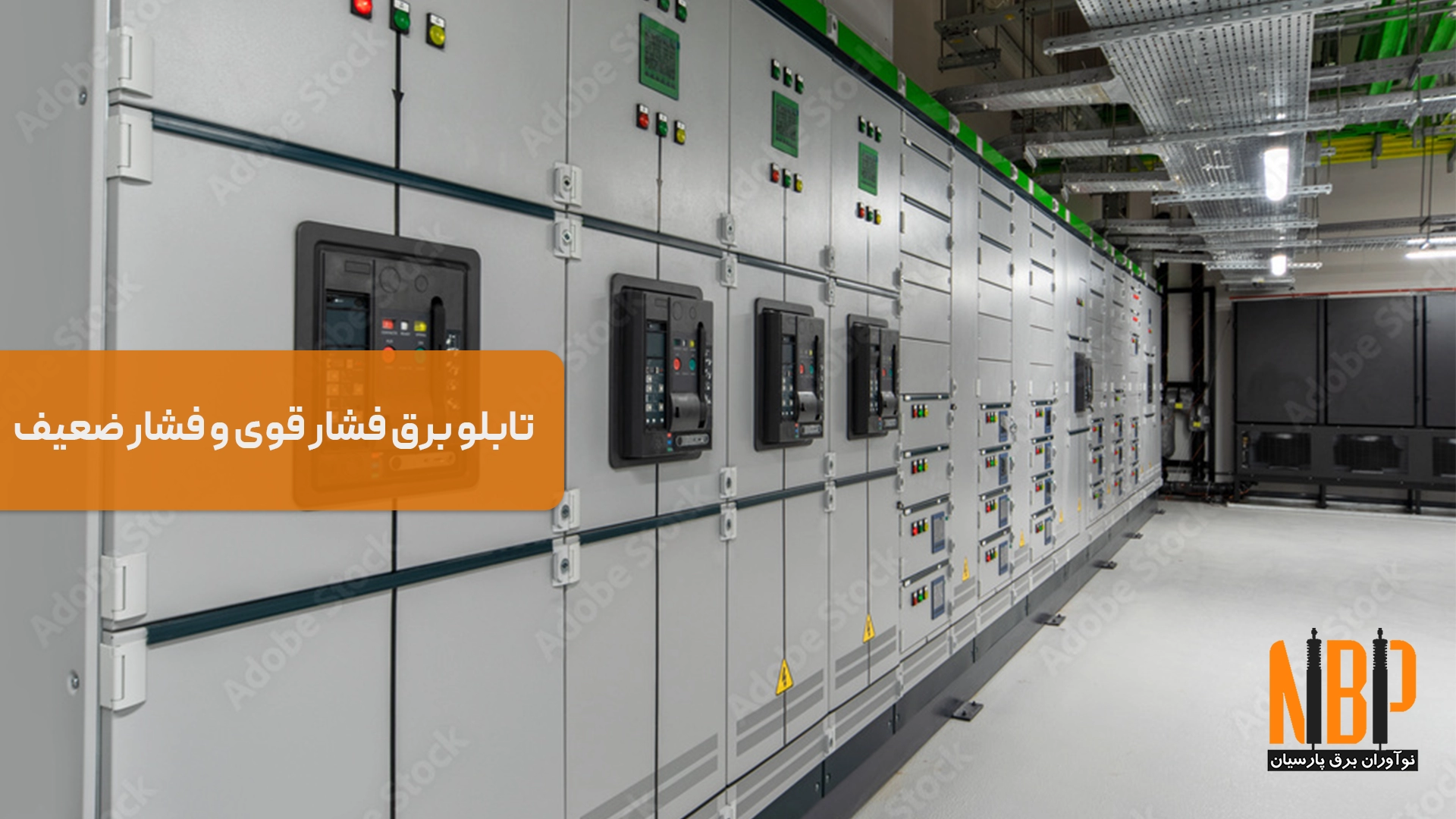

تفاوت‌های کلیدی بین تابلوهای برق فشار قوی و فشار ضعیف
برای درک بهتر تفاوت‌های این دو نوع تابلو، جدول زیر مقایسه‌ای از ویژگی‌های اصلی آن‌ها ارائه می‌دهد:
| ویژگی | تابلو فشار ضعیف (LV) | تابلو فشار قوی (HV) |
|---|---|---|
| محدوده ولتاژ | کمتر از ۱۰۰۰ ولت | بالاتر از ۱۰۰۰ ولت (۳.۳ تا ۴۰۰ کیلوولت) |
| کاربرد اصلی | مصارف خانگی، تجاری و صنعتی سبک | نیروگاه‌ها، صنایع سنگین، پست‌های انتقال |
| نوع کلیدها | کلیدهای مینیاتوری (MCB)، کلیدهای اتوماتیک (MCCB) | کلیدهای قدرت (VCB، SF6، GIS) |
| ایمنی و عایق‌بندی | عایق‌بندی استاندارد برای ولتاژهای پایین | عایق‌بندی قوی با استفاده از گاز SF6 یا خلأ |
| هزینه نصب و نگهداری | پایین | بالا و نیازمند تجهیزات تخصصی |
| میزان افت ولتاژ | بیشتر نسبت به فشار قوی | کمتر، مخصوص انتقال برق در فواصل طولانی |

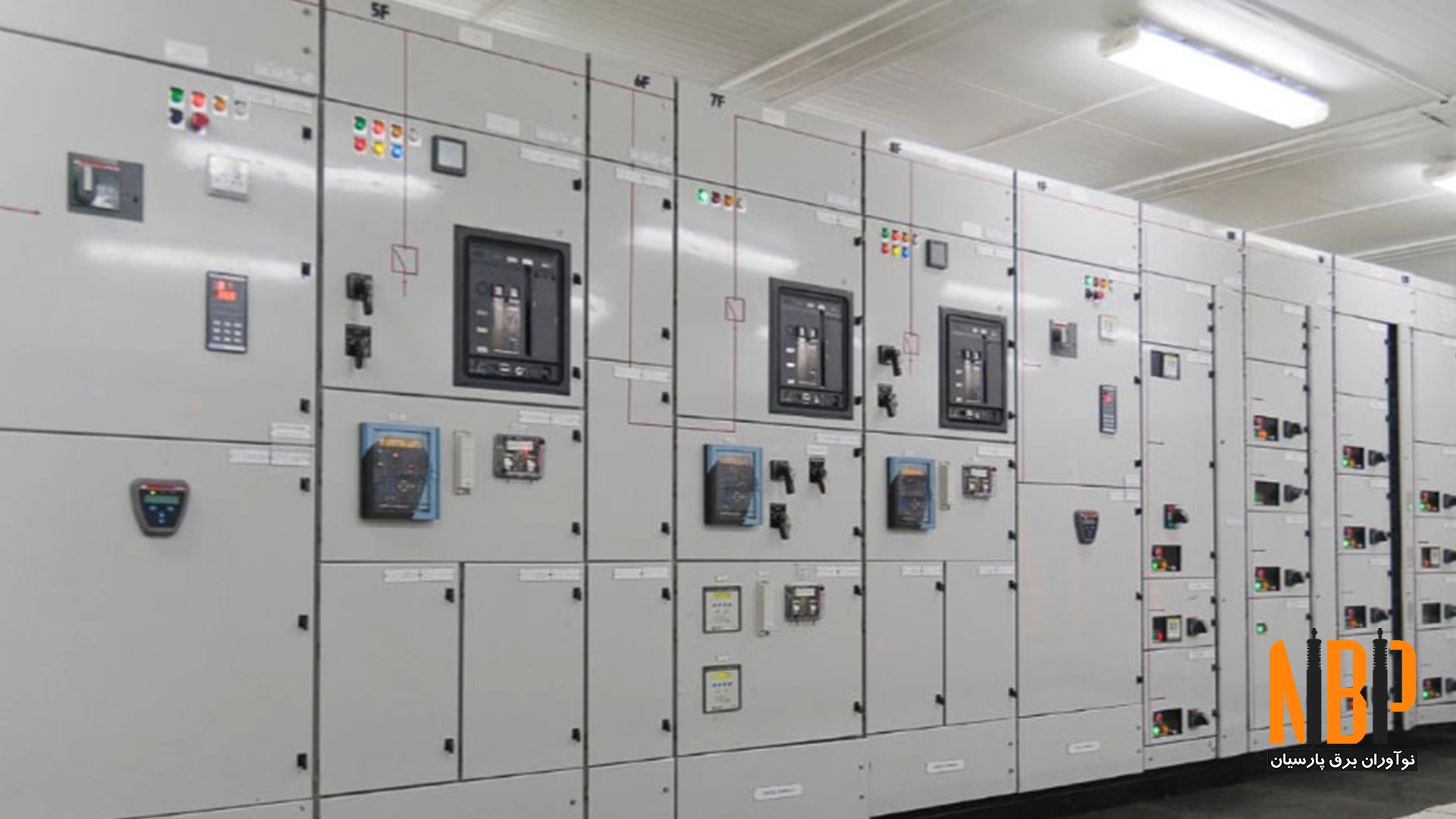

کدام نوع تابلو برق برای کاربرد شما مناسب است؟
چه زمانی باید از تابلو برق فشار ضعیف استفاده کنیم؟
- زمانی که سیستم الکتریکی شما در محدوده ولتاژ ۲۲۰ یا ۳۸۰ ولت قرار دارد.
- زمانی که در ساختمان‌های مسکونی، تجاری یا صنایع کوچک فعالیت دارید.
- زمانی که هزینه پایین‌تر و نصب آسان‌تر مدنظر شماست.
چه زمانی باید از تابلو برق فشار قوی استفاده کنیم؟
- زمانی که با صنایع سنگین، نیروگاه‌ها یا ایستگاه‌های انتقال برق سر و کار دارید.
- زمانی که نیاز به انتقال برق در فواصل طولانی با کمترین افت ولتاژ دارید.
- زمانی که مصرف برق شما بسیار بالاست و به توان خروجی بالا نیاز دارید.
خلاصه
انتخاب بین تابلوهای فشار قوی و فشار ضعیف بستگی به میزان ولتاژ کاری، نوع تجهیزات برقی و نیازهای شبکه الکتریکی شما دارد. تابلوهای فشار ضعیف برای مصارف عمومی و تأسیسات کم‌مصرف مناسب‌اند، درحالی‌که تابلوهای فشار قوی برای انتقال و توزیع برق در ولتاژهای بالا و صنایع سنگین استفاده می‌شوند. برای جلوگیری از مشکلاتی مانند افت ولتاژ، اضافه‌بار، خطر برق‌گرفتگی و افزایش هزینه‌های نگهداری، مهم است که تابلو برق مطابق با استانداردهای بین‌المللی و نیازهای پروژه انتخاب شود. شرکت نوآوران برق پارسیان ارائه‌دهنده طراحی، ساخت و نصب تابلوهای برق فشار قوی و فشار ضعیف در مشهد و استان خراسان رضوی است. برای دریافت مشاوره تخصصی و سفارش تابلو برق، با ما تماس بگیرید.
