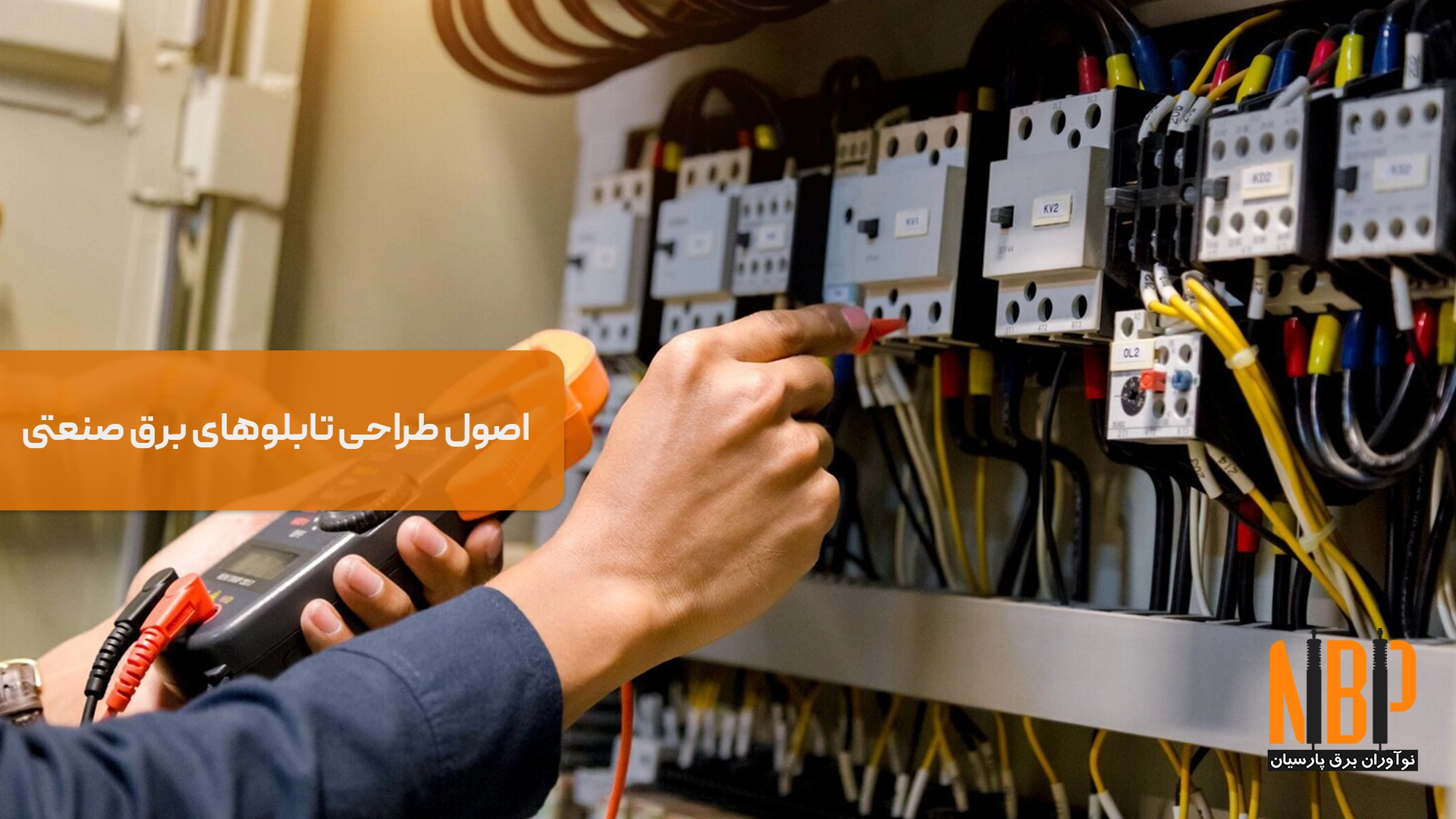

تابلوهای برق صنعتی نقش کلیدی در مدیریت، توزیع و کنترل جریان الکتریکی در تأسیسات مختلف دارند. طراحی صحیح این تابلوها بر اساس استانداردهای ایمنی و عملکردی، علاوه بر افزایش بهره‌وری انرژی، باعث کاهش خطرات ناشی از نوسانات برق و اتصال کوتاه خواهد شد. اما چگونه یک تابلو برق صنعتی را به‌صورت اصولی طراحی کنیم؟
در این مقاله، مراحل گام‌به‌گام طراحی تابلو برق از انتخاب تجهیزات مناسب تا اجرای نهایی و نصب را بررسی خواهیم کرد.
اصول اولیه طراحی تابلو برق صنعتی
قبل از هر اقدامی، باید نوع کاربرد و نیازهای الکتریکی سیستم مشخص شود. انتخاب نادرست تابلو برق می‌تواند باعث افت عملکرد تجهیزات، افزایش مصرف انرژی و حتی خرابی سیستم‌های برقی شود.
بررسی نیازهای سیستم الکتریکی
اولین گام در طراحی تابلو برق، بررسی مشخصات فنی و الزامات الکتریکی پروژه است. این موارد شامل ولتاژ کاری، جریان نامی، نوع بارهای متصل‌شده و میزان توان مورد نیاز خواهد بود.
تعیین سطح ولتاژ و جریان تابلو برق
- برای مصارف فشار ضعیف (LV)، ولتاژ معمولاً بین 400 تا 1000 ولت است.
- در صنایع بزرگ و سیستم‌های فشار قوی (HV)، ولتاژ می‌تواند به 11 کیلوولت یا بیشتر برسد.
- میزان جریان نامی تابلو باید با توجه به میزان بارهای متصل و استانداردهای حفاظتی تعیین شود.

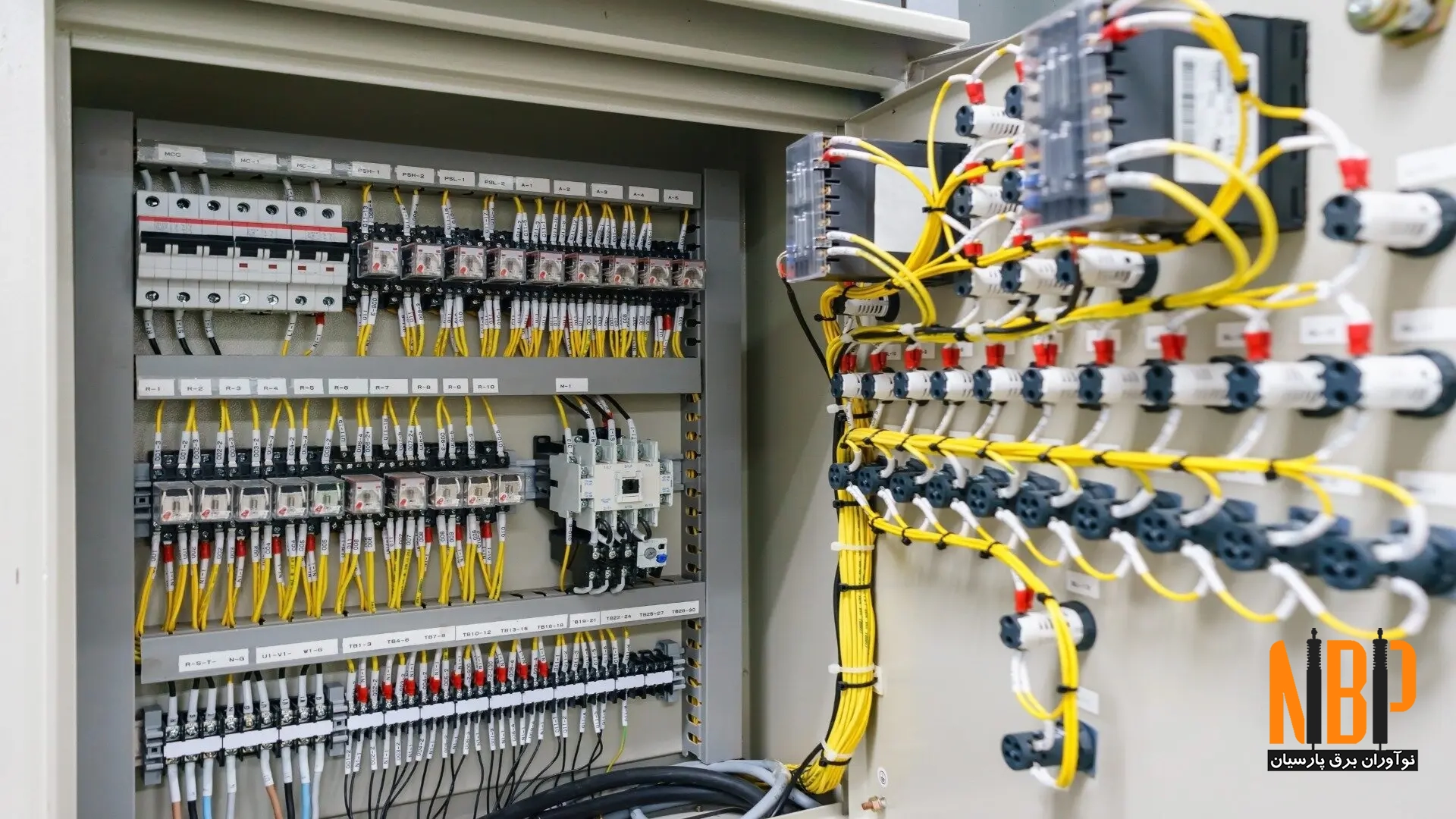

انتخاب تجهیزات مناسب برای تابلو برق صنعتی
پس از مشخص شدن ولتاژ و جریان مورد نیاز، باید تجهیزات الکتریکی مناسب برای تابلو برق انتخاب شوند.
کلیدهای قطع و وصل (Switches & Breakers)
یکی از مهم‌ترین اجزای تابلو برق، کلیدهای حفاظتی هستند که وظیفه محافظت از مدارها در برابر اضافه‌بار و اتصال کوتاه را بر عهده دارند.
انواع کلیدها در تابلو برق:
- کلیدهای اتوماتیک (MCCB) برای محافظت در برابر جریان‌های زیاد
- کلیدهای مینیاتوری (MCB) برای محافظت از مدارهای فرعی
- کلیدهای حرارتی مغناطیسی برای حفاظت از موتورهای الکتریکی
شینه‌ها (Busbars) و سیم‌کشی داخلی
شینه‌های مسی یا آلومینیومی وظیفه انتقال و توزیع جریان الکتریکی در داخل تابلو را دارند. انتخاب سایز و متریال مناسب برای شینه‌ها در افزایش بهره‌وری و کاهش افت ولتاژ تأثیر زیادی دارد.
تجهیزات حفاظتی و کنترلی
در طراحی تابلو برق، استفاده از رله‌های حفاظتی، فیوزها و سرج ارسترها ضروری است. این تجهیزات وظیفه محافظت از تجهیزات در برابر نوسانات ولتاژ، اضافه‌بار و اتصال کوتاه را دارند.
استانداردهای طراحی و ساخت تابلو برق صنعتی
تابلوهای برق صنعتی باید مطابق با استانداردهای بین‌المللی و ملی طراحی شوند تا ایمنی، کارایی و دوام آن‌ها تضمین شود.
مهم‌ترین استانداردهای طراحی تابلو برق
- استاندارد IEC 61439: مربوط به طراحی و تست تابلوهای برق فشار ضعیف
- استاندارد NEC (کد ملی برق آمریکا): برای رعایت اصول ایمنی در طراحی تابلو برق
- استاندارد DIN VDE: مربوط به تابلوهای برق در سیستم‌های صنعتی و ساختمانی
عدم رعایت این استانداردها می‌تواند منجر به افزایش احتمال آتش‌سوزی، خرابی تجهیزات و ایجاد مشکلات ایمنی شود.
طراحی فیزیکی و جانمایی تجهیزات در تابلو برق
چیدمان صحیح تجهیزات در داخل تابلو، تأثیر مستقیمی بر دسترسی آسان به قطعات، تهویه مناسب و افزایش طول عمر تجهیزات دارد.
اصول چیدمان تجهیزات در تابلو برق:
- کلیدهای قطع و وصل اصلی باید در دسترس‌ترین قسمت تابلو قرار بگیرند.
- تجهیزات حفاظتی و کنترلی باید در بخش‌های جداگانه و دارای ایمنی بالا نصب شوند.
- فضای کافی برای سیم‌کشی و تهویه مناسب باید در طراحی تابلو در نظر گرفته شود.
- از برچسب‌گذاری دقیق روی تجهیزات برای جلوگیری از خطاهای اپراتوری استفاده شود.
نصب و راه‌اندازی تابلو برق صنعتی
پس از طراحی و مونتاژ، تابلو برق باید به‌درستی در محل موردنظر نصب و راه‌اندازی شود. این مرحله شامل سیم‌کشی، تست عملکرد و بررسی ایمنی تابلو برق است.
مراحل نصب تابلو برق صنعتی:
- تعیین محل نصب تابلو با در نظر گرفتن ایمنی و دسترسی آسان
- اتصال صحیح کابل‌های ورودی و خروجی مطابق با نقشه‌های طراحی‌شده
- انجام تست‌های اولیه برای بررسی عملکرد کلیدها، فیوزها و تجهیزات حفاظتی
- بررسی ولتاژ، جریان و تنظیم پارامترهای رله‌های حفاظتی
- راه‌اندازی نهایی و تحویل سیستم به بهره‌بردار
هرگونه خطا در نصب تابلو برق، می‌تواند باعث ایجاد خطرات الکتریکی و کاهش عمر مفید تجهیزات شود.
خلاصه
طراحی تابلوهای برق صنعتی نیازمند رعایت استانداردهای فنی، انتخاب تجهیزات مناسب و جانمایی صحیح قطعات است. استفاده از کلیدهای حفاظتی استاندارد، شینه‌های مناسب و رعایت اصول سیم‌کشی تأثیر زیادی در افزایش بهره‌وری، کاهش مصرف انرژی و جلوگیری از خرابی تجهیزات الکتریکی دارد. همچنین، رعایت استانداردهای IEC، NEC و VDE در طراحی و نصب تابلو برق، ایمنی سیستم را تضمین کرده و از مشکلاتی مانند اضافه‌بار، اتصال کوتاه و نوسانات برق جلوگیری می‌کند. یک تابلو برق صنعتی اصولی، نه‌تنها عملکرد سیستم را بهینه می‌کند بلکه هزینه‌های نگهداری و تعمیرات را کاهش داده و عمر مفید تجهیزات را افزایش می‌دهد. شرکت نوآوران برق پارسیان ارائه‌دهنده خدمات طراحی، ساخت و نصب تابلوهای برق صنعتی در مشهد و استان خراسان رضوی است. برای دریافت مشاوره تخصصی و سفارش تابلو برق، با ما تماس بگیرید.
