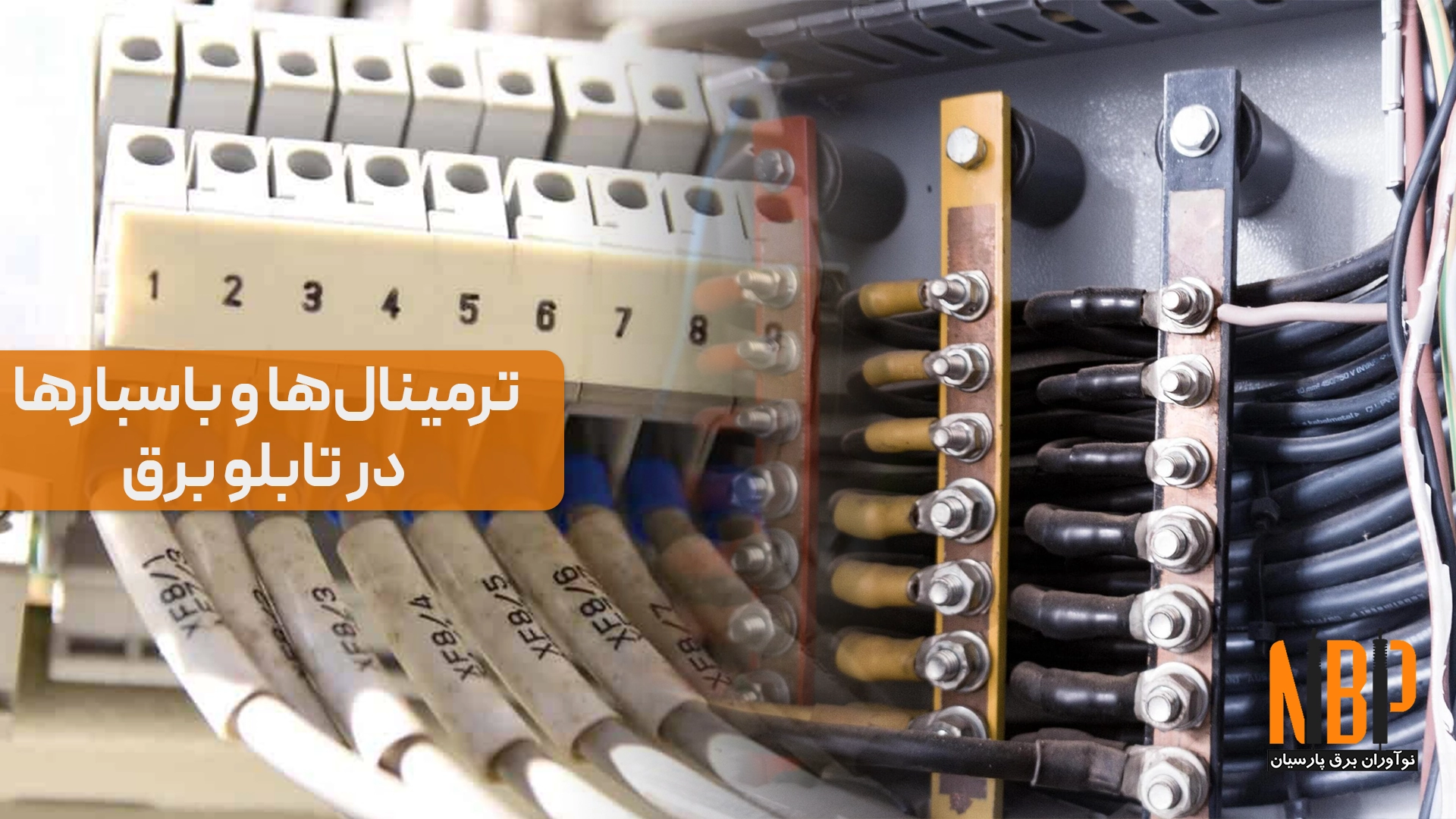

در تابلوهای برق صنعتی و ساختمانی، اتصال مطمئن و ایمن بین تجهیزات الکتریکی اهمیت بسیار بالایی دارد. ترمینال‌ها و باسبارها نقش حیاتی در انتقال جریان، توزیع برق و افزایش ایمنی سیستم‌های الکتریکی ایفا می‌کنند.
اما تفاوت بین ترمینال و باسبار چیست؟ چگونه می‌توان بین انواع مختلف آن‌ها انتخاب درستی داشت؟ در این مقاله، انواع ترمینال‌ها و باسبارها، کاربردها، روش‌های نصب و استانداردهای بین‌المللی مرتبط بررسی خواهند شد.
ترمینال چیست و چه کاربردی در تابلو برق دارد؟

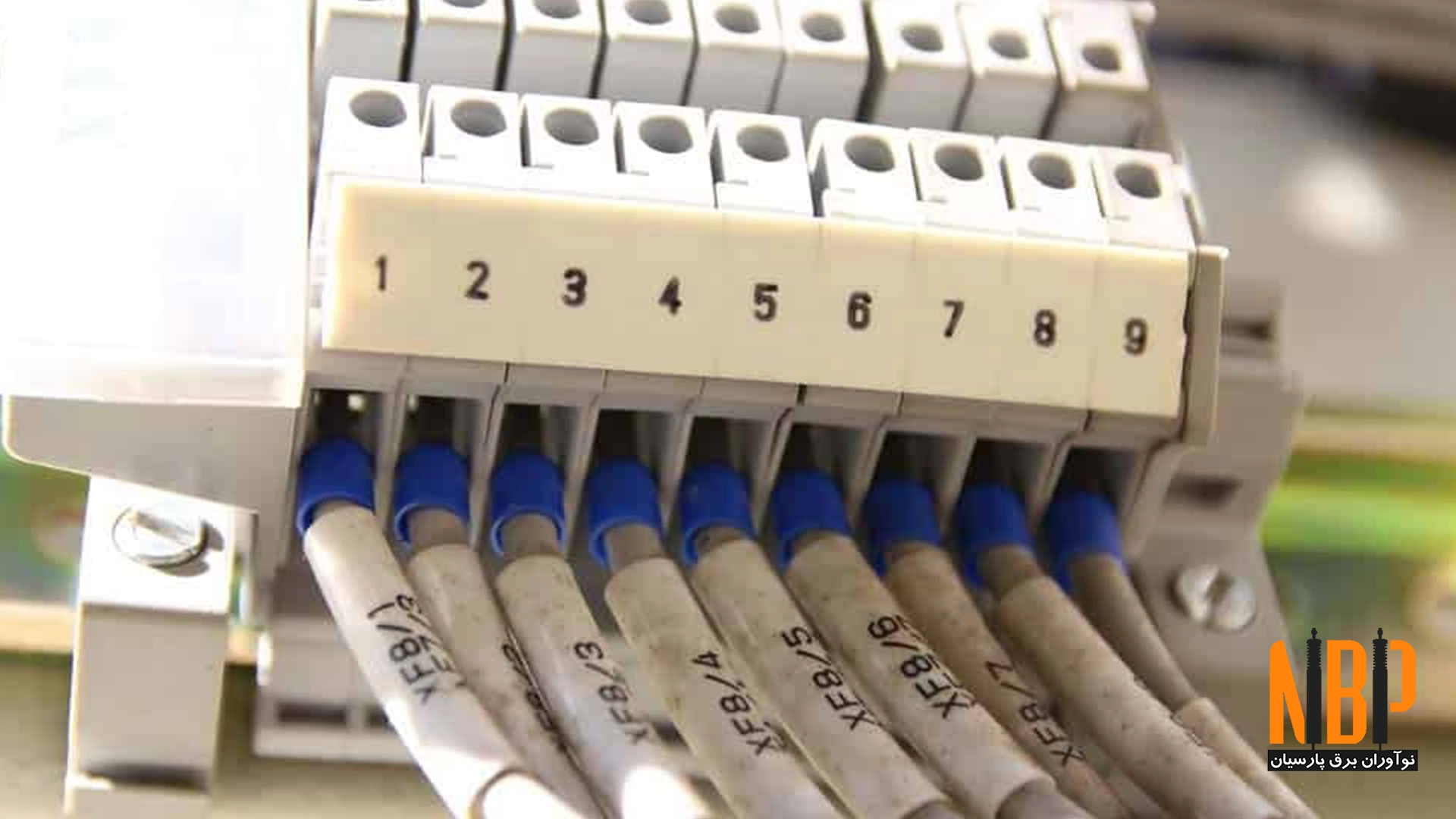

ترمینال (Terminal Block) یک قطعه الکتریکی است که برای اتصال سیم‌ها و کابل‌های مختلف در تابلو برق استفاده می‌شود. این قطعات به برقراری اتصالات منظم، ایمن و قابل نگهداری آسان کمک می‌کنند.
مزایای استفاده از ترمینال‌ها
- افزایش ایمنی و جلوگیری از اتصالات اشتباه
- تسهیل در تعمیر و نگهداری تابلو برق
- امکان جداسازی و اعمال تغییرات سریع در مدار
- کاهش احتمال اتصال کوتاه و خرابی در سیم‌کشی داخلی
انواع ترمینال‌های مورد استفاده
- ترمینال پیچی (Screw Terminal): متداول‌ترین نوع که با پیچ، سیم‌ها را محکم می‌کند
- ترمینال ریلی (DIN Rail Terminal): مناسب برای نصب روی ریل‌های استاندارد
- ترمینال فشاری (Spring Clamp Terminal): بدون نیاز به پیچ، با سیستم فنری عمل می‌کند
- ترمینال جریان بالا (High Power Terminal): مناسب برای مدارهای با جریان زیاد
- ترمینال چندطبقه (Multi-Level Terminal): برای مدارهای پیچیده با چند ورودی سیم
باسبار چیست و چه تفاوتی با ترمینال دارد؟

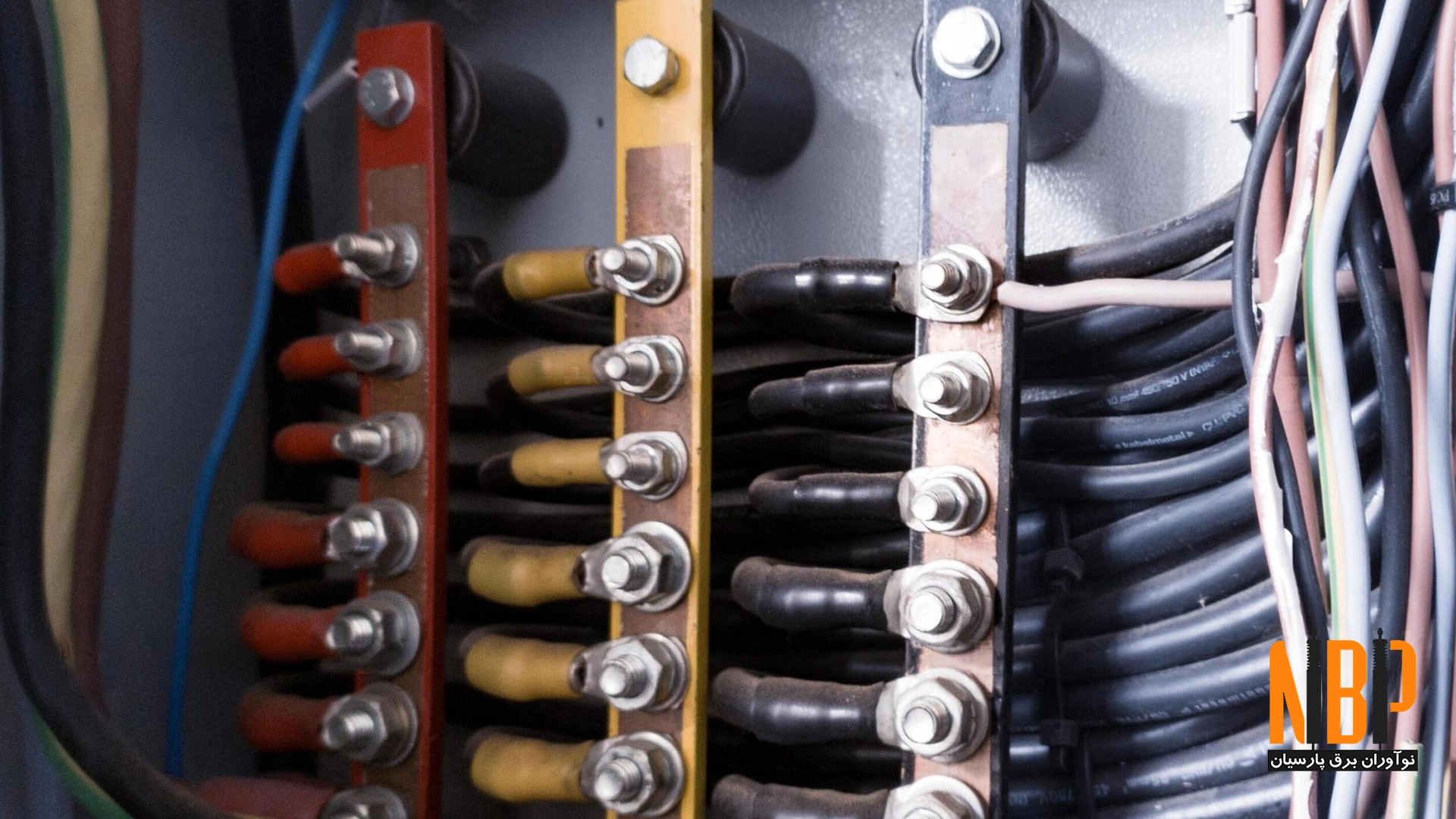

باسبار (Busbar) یک هادی فلزی است، معمولاً از جنس مس یا آلومینیوم، که برای توزیع جریان در تابلوهای برق استفاده می‌شود. برخلاف ترمینال‌ها که نقطه‌ای هستند، باسبار به عنوان مسیر اصلی انتقال جریان عمل می‌کند.
مزایای استفاده از باسبار
- افزایش بهره‌وری سیستم برق و کاهش افت ولتاژ
- ظرفیت بالای انتقال جریان نسبت به سیم‌های معمولی
- نظم بیشتر و کاهش پیچیدگی در سیم‌کشی تابلو برق
- ایمنی بیشتر و کاهش احتمال داغ شدن سیم‌ها
انواع باسبارهای مورد استفاده
- باسبار مسی (Copper): رسانایی بالا، مقاوم در برابر خوردگی، قیمت بالاتر
- باسبار آلومینیومی (Aluminum): اقتصادی‌تر و سبک‌تر، با رسانایی پایین‌تر
- باسبار روکش‌دار (Insulated): دارای عایق برای افزایش ایمنی و جلوگیری از برق‌گرفتگی
- باسبار انعطاف‌پذیر (Flexible): مناسب برای نصب در مکان‌های با نیاز به انعطاف
تفاوت بین ترمینال و باسبار
| ویژگی | ترمینال (Terminal Block) | باسبار (Busbar) |
|---|---|---|
| نقش در مدار | اتصال سیم‌های مجزا | توزیع جریان در مدارهای اصلی |
| مکان نصب | نقاط اتصال سیم‌ها | مسیر اصلی انتقال جریان در تابلو برق |
| جریان عبوری | مناسب برای جریان‌های کم تا متوسط | قابلیت انتقال جریان‌های بالا |
| ساختار | ترکیبی از پلاستیک و هادی مسی | ساخته‌شده از فلزاتی مثل مس یا آلومینیوم |
استانداردهای بین‌المللی برای ترمینال‌ها و باسبارها
- IEC 60947-7-1: استاندارد جهانی ترمینال‌های تابلو برق
- IEC 61439: طراحی و ساخت تابلو برق و استفاده از باسبار
- UL 508A: استاندارد ایمنی تابلو برق، شامل باسبار و ترمینال‌ها
خلاصه
ترمینال‌ها و باسبارها نقش کلیدی در بهینه‌سازی سیستم‌های توزیع برق ایفا می‌کنند. انتخاب درست این اجزا، ایمنی، بهره‌وری و قابلیت تعمیر و نگهداری تابلو برق را بهبود می‌بخشد.
- ترمینال‌ها برای اتصال سیم‌های مختلف و نظم‌دهی به سیم‌کشی استفاده می‌شوند.
- باسبارها برای انتقال جریان‌های بالا و کاهش پیچیدگی مدار کاربرد دارند.
- انتخاب بین باسبار مسی یا آلومینیومی باید بر اساس نیاز پروژه انجام شود.
- رعایت استانداردهای بین‌المللی ضامن ایمنی و عملکرد درست سیستم برق است.
