حفاظت از سیستم‌های الکتریکی یکی از حیاتی‌ترین اصول در طراحی و اجرای تأسیسات برق صنعتی و شبکه‌های توزیع است. تابلوهای حفاظت به‌عنوان یکی از اجزای کلیدی این سیستم‌ها، نقش بسزایی در جلوگیری از آسیب‌های ناشی از خطاهای الکتریکی دارند. این تابلوها باعث افزایش ایمنی، پایداری و طول عمر تجهیزات برقی شده و از خرابی‌های گسترده و هزینه‌های هنگفت تعمیرات جلوگیری می‌کنند.
اما تابلوهای حفاظت دقیقاً چه وظایفی دارند؟ چگونه از تجهیزات الکتریکی محافظت می‌کنند و چه تفاوتی با سایر تابلوهای برق دارند؟ در این مقاله از سری مقالات نوآوران برق پارسیان، به بررسی تعریف تابلوهای حفاظت، عملکرد آن‌ها در سیستم‌های توزیع و تأسیسات صنعتی، تجهیزات حفاظتی مورد استفاده و استانداردهای بین‌المللی مرتبط خواهیم پرداخت.

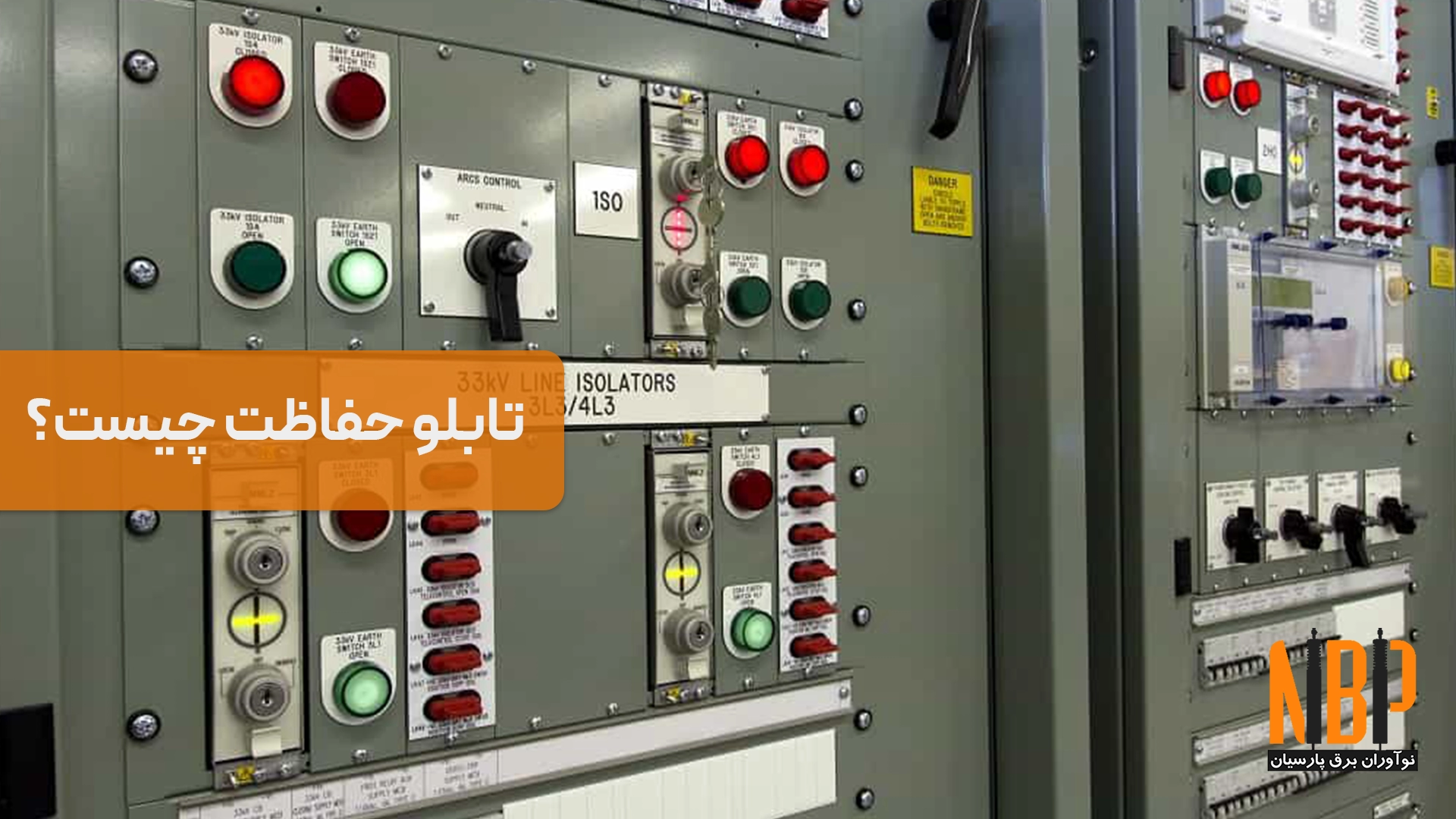

معرفی تابلو حفاظت و اهمیت آن
تابلو حفاظت مجموعه‌ای از تجهیزات الکتریکی است که وظیفه تشخیص و جداسازی خطاهای الکتریکی، جلوگیری از آسیب به تجهیزات و تضمین ایمنی کاربران را بر عهده دارد. این تابلوها معمولا در تأسیسات صنعتی، شبکه‌های توزیع و ساختمان‌های بزرگ استفاده می‌شوند و در مواقعی که جریان، ولتاژ یا فرکانس از حد استاندارد فراتر رود، به‌طور خودکار مدار را قطع می‌کنند تا از آسیب بیشتر جلوگیری شود.
تفاوت تابلو حفاظت با سایر تابلوهای برق
درحالی‌که تابلوهای توزیع وظیفه انتقال و توزیع برق بین بخش‌های مختلف سیستم را دارند و تابلوهای کنترل برای مدیریت فرآیندهای الکتریکی و اتوماسیون صنعتی استفاده می‌شوند، تابلوهای حفاظت به‌طور ویژه برای شناسایی و جلوگیری از خطاهای الکتریکی طراحی شده‌اند.
| ویژگی | تابلو حفاظت | تابلو توزیع | تابلو کنترل |
|---|---|---|---|
| هدف اصلی | حفاظت از تجهیزات و کاربران در برابر خطاهای الکتریکی | توزیع انرژی الکتریکی بین مصرف‌کننده‌ها | مدیریت و کنترل عملکرد تجهیزات صنعتی |
| مهم‌ترین تجهیزات | رله‌های حفاظتی، کلیدهای اتوماتیک، سرج ارسترها | کلیدهای قطع و وصل، شینه‌های توزیع | PLC، ماژول‌های I/O، HMI |
| کاربرد اصلی | شبکه‌های توزیع، پست‌های برق، سیستم‌های حساس | توزیع برق در ساختمان‌ها و کارخانجات | کنترل فرآیندهای صنعتی |
نقش تابلوهای حفاظت در سیستم‌های صنعتی و داخلی
- محافظت از تجهیزات در برابر اتصال کوتاه و اضافه‌بار
- تشخیص و قطع سریع جریان در هنگام بروز خطا
- محافظت از کاربران در برابر خطر برق‌گرفتگی و جریان نشتی
- جلوگیری از آسیب‌های ناشی از نوسانات ولتاژ و کاهش کیفیت توان الکتریکی
- افزایش عمر مفید تجهیزات و کاهش هزینه‌های نگهداری
نقش تابلوهای حفاظت در شبکه‌های فشار قوی و نیروگاه‌ها
- محافظت از خطوط انتقال و تجهیزات پست‌های برق در برابر اضافه ولتاژ و جریان‌های گذرا
- جلوگیری از آسیب‌های ناشی از صاعقه و افزایش ناگهانی ولتاژ
- کنترل و جداسازی بخش‌های معیوب از مدار اصلی برای جلوگیری از خاموشی گسترده در شبکه
- استفاده از رله‌های حفاظتی پیشرفته برای کاهش زمان قطع و بازیابی سیستم

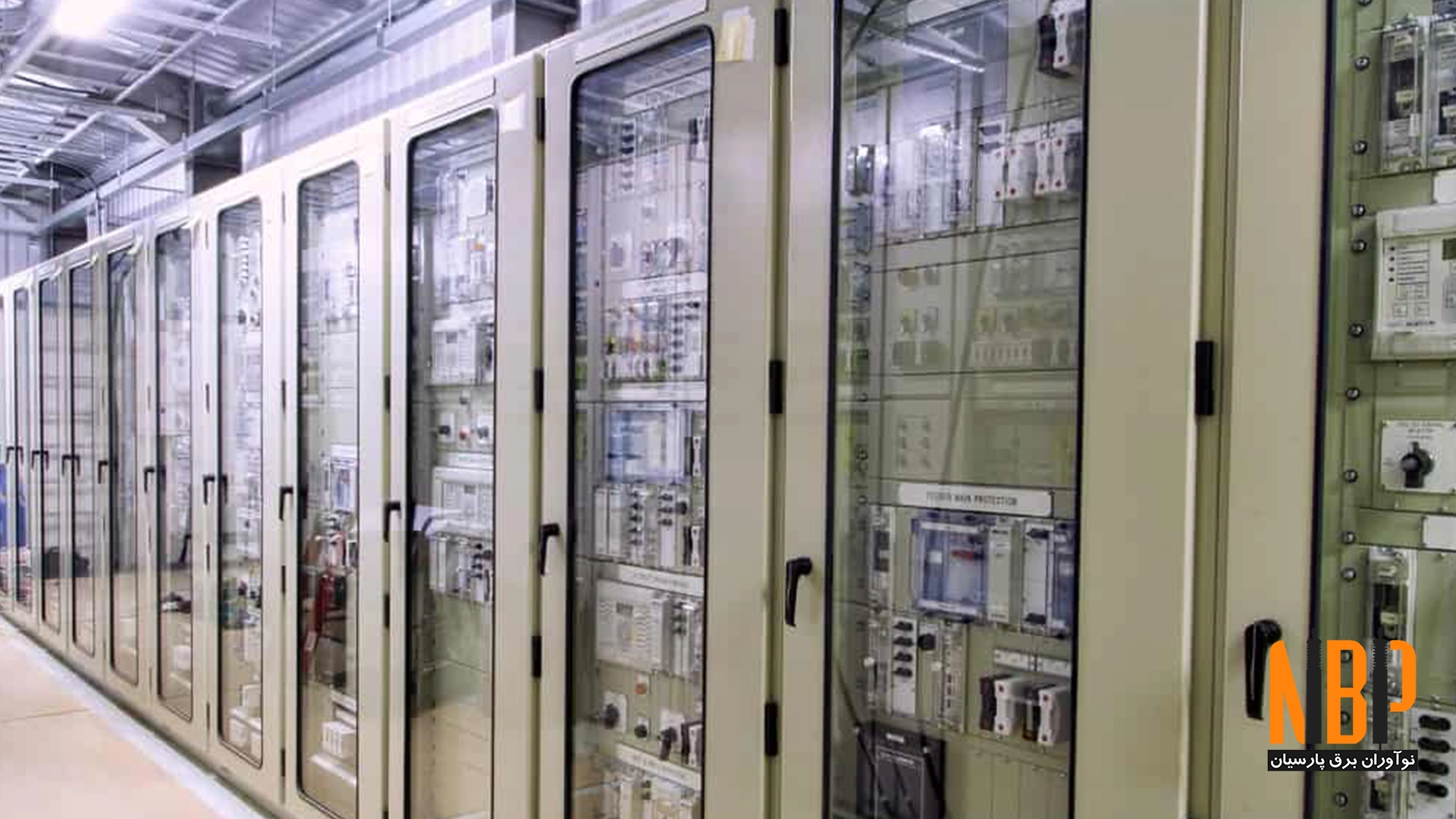

مهم‌ترین خطرات الکتریکی و نقش تابلوهای حفاظت در جلوگیری از آن‌ها
اتصال کوتاه و اضافه‌بار
- علائم: خاموش شدن ناگهانی تجهیزات، داغ شدن بیش‌ازحد کابل‌ها، جرقه در ترمینال‌ها
- نقش تابلو حفاظت: قطع خودکار جریان در هنگام اضافه‌بار و اتصال کوتاه از طریق کلیدهای حفاظتی
نوسانات ولتاژ و اضافه ولتاژ ناشی از رعدوبرق
- علائم: سوختن بردهای الکترونیکی، خرابی تجهیزات حساس، افت کیفیت توان الکتریکی
- نقش تابلو حفاظت: استفاده از سرج ارسترها و رله‌های حفاظتی ولتاژ برای تنظیم و تثبیت ولتاژ
افزایش جریان نشتی و خطر برق‌گرفتگی
- علائم: عملکرد نامنظم تجهیزات، افزایش مصرف برق، خطرات ناشی از تماس با بدنه فلزی دستگاه‌ها
- نقش تابلو حفاظت: استفاده از رله‌های جریان نشتی برای تشخیص نشتی جریان و قطع مدار در صورت لزوم
بررسی تجهیزات حفاظتی در تابلوهای برق صنعتی
- رله‌های اضافه‌جریان برای تشخیص جریان‌های بیش از حد مجاز
- رله‌های دیفرانسیل برای تشخیص اختلاف جریان ورودی و خروجی سیستم
- رله‌های زمین برای جلوگیری از نشتی جریان و محافظت از کاربران
کلیدهای حفاظتی و فیوزها
- کلیدهای اتوماتیک برای قطع خودکار مدار هنگام اضافه‌بار
- فیوزهای حفاظتی برای جلوگیری از عبور جریان بیش از حد و محافظت از تجهیزات حساس
سرج ارسترها و سیستم‌های حفاظت در برابر اضافه ولتاژ
- سرج ارسترهای فشار ضعیف و متوسط برای تخلیه اضافه ولتاژهای ناگهانی
- سیستم‌های حفاظتی زمین برای کاهش خطرات برق‌گرفتگی و نشتی جریان
استانداردهای بین‌المللی مرتبط با تابلوهای حفاظت
- IEC 60255 – استاندارد مربوط به رله‌های حفاظتی و تجهیزات مرتبط
- IEC 60947 – استاندارد کلیدهای حفاظتی فشار ضعیف و تجهیزات کنترلی مرتبط
- IEEE C37.90 – استاندارد طراحی و تست رله‌های حفاظتی دیجیتال
- NFPA 70 (NEC) – استاندارد ایمنی نصب و بهره‌برداری از تجهیزات حفاظتی در تأسیسات الکتریکی
خلاصه
تابلوهای حفاظت یکی از مهم‌ترین اجزای سیستم‌های برق صنعتی و شبکه‌های توزیع هستند که از تجهیزات و کاربران در برابر خطرات الکتریکی محافظت می‌کنند. استفاده از کلیدهای اتوماتیک، رله‌های حفاظتی، سرج ارسترها و سیستم‌های ارتینگ استاندارد، از بروز مشکلاتی مانند اضافه‌بار، اتصال کوتاه و نشتی جریان جلوگیری کرده و پایداری سیستم را تضمین می‌کند.
شرکت نوآوران برق پارسیان ارائه‌دهنده خدمات طراحی، نصب و نگهداری تابلوهای حفاظت صنعتی مطابق با استانداردهای بین‌المللی در مشهد و استان خراسان رضوی است. برای دریافت مشاوره تخصصی و اجرای پروژه‌های برق صنعتی، با ما تماس بگیرید.
