هارمونیکها یکی از پدیدههای پیچیده و چالشبرانگیز در شبکههای برق صنعتی هستند. این مشکلات ناشی از نوسانات فرکانسی در جریان یا ولتاژ میباشند که از منابع بارهای غیرخطی در شبکه ایجاد میشوند. هارمونیکها معمولا باعث اختلال در عملکرد سیستمهای برق، کاهش کارایی تجهیزات، و بروز مشکلات متعددی در طولانیمدت میشوند. در این مقاله به بررسی ماهیت هارمونیکها، تأثیرات آنها بر شبکههای برق صنعتی، و همچنین راهکارهایی برای مدیریت و کاهش این مشکل خواهیم پرداخت.
هارمونیک چیست؟ نگاهی به مفهوم پایهای
هارمونیکها در شبکه برق بهعنوان فرکانسهای مضاعف از فرکانس اصلی سیستم (معمولاً ۵۰ هرتز) شناخته میشوند. این نوسانات اضافه بهطور معمول از بارهای غیرخطی، مانند درایوهای متغیر سرعت، منابع تغذیه سوئیچینگ، و دیگر تجهیزات الکترونیکی ایجاد میشوند. این بارها جریان را بهطور غیرسینوسی مصرف میکنند و در نتیجه هارمونیکهای متعدد به شبکه تزریق میکنند.
اثرات مخرب هارمونیک در شبکه برق صنعتی
گرمشدن تجهیزات
هارمونیکها میتوانند جریان اضافی در کابلها، ترانسفورماتورها و دیگر تجهیزات الکتریکی ایجاد کنند که منجر به افزایش دما و در نهایت کاهش عمر مفید تجهیزات میشود. این افزایش دما میتواند منجر به خرابیهای زودهنگام شود و بهویژه در محیطهای صنعتی که به تجهیزات حساس نیاز است، تأثیرات منفی جدی بگذارد.
تداخل با تجهیزات اندازهگیری و کنترل
یکی از مشکلات رایج در شبکههای دارای هارمونیک، تداخل این نوسانات با سیستمهای اندازهگیری و کنترل است. در برخی موارد، این تداخل باعث نمایش مقادیر نادرست میشود که در نتیجه به تصمیمگیریهای اشتباه منجر میشود.
رزونانس و تشدید
اگر هارمونیکها با امپدانس شبکه یا سایر اجزای سیستم در رزونانس قرار بگیرند، ولتاژ یا جریان ممکن است بهشدت افزایش یابد. این تشدید میتواند باعث آسیب به تجهیزات و حتی ایجاد خطرات ایمنی شود.
کاهش کارایی و افزایش تلفات
وجود هارمونیکها باعث افزایش تلفات انرژی در سیستم میشود. این امر میتواند منجر به کاهش کارایی سیستم و افزایش هزینههای بهرهبرداری گردد.

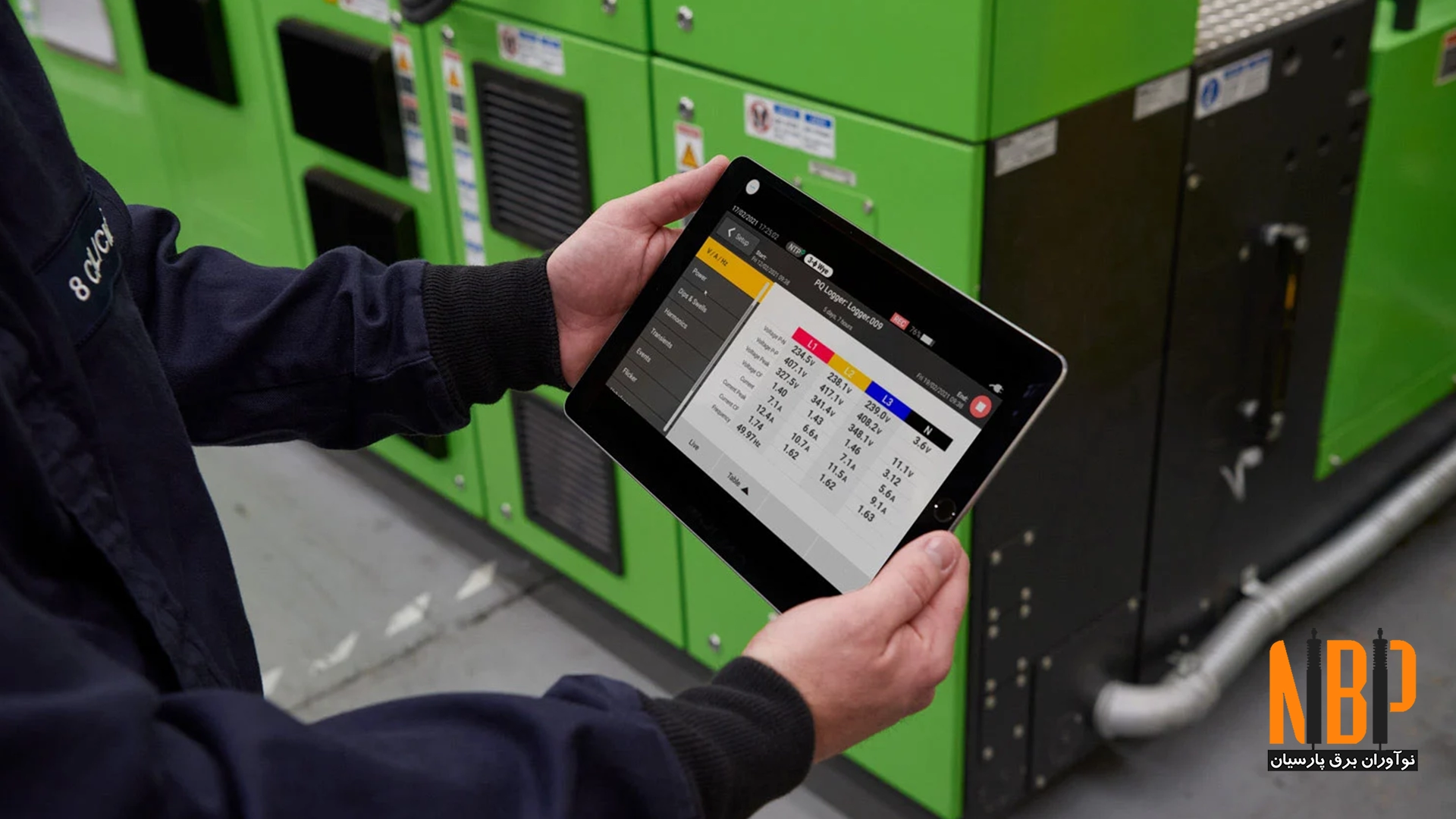

راهکارهای مهندسی برای کنترل و کاهش هارمونیکها
استفاده از فیلترهای هارمونیکی
یکی از مؤثرترین روشها برای کاهش هارمونیکها، استفاده از فیلترهای هارمونیکی است. فیلترهای پسیو و اکتیو میتوانند بهطور موثری میزان هارمونیکهای موجود در سیستم را کاهش دهند:
- فیلترهای پسیو: این فیلترها از ترکیب سلفها و خازنها ساخته میشوند و میتوانند هارمونیکهای خاصی را کاهش دهند.
- فیلترهای اکتیو: این فیلترها بهطور دینامیک توانایی کاهش هارمونیکهای مختلف را دارند و به سیستم اجازه میدهند تا بهطور خودکار با تغییرات بار هماهنگ شوند.
استفاده از درایوهای فرکانس متغیر (VFD) با فیلتر داخلی
در بسیاری از پروژهها، استفاده از درایوهای فرکانس متغیر که بهطور داخلی از فیلترهای هارمونیکی استفاده میکنند، میتواند به کاهش هارمونیکها کمک کند. این درایوها علاوه بر کنترل سرعت موتور، تأثیر بسزایی در کاهش اعوجاجات فرکانسی دارند.
استفاده از ترانسفورماتورهای با زوایای فازی خاص
یکی دیگر از روشهای مؤثر برای کاهش هارمونیکها، استفاده از ترانسفورماتورهای زیگزاگ یا دارای شیفت فاز است. این ترانسفورماتورها میتوانند هارمونیکهای خاصی را از شبکه حذف کنند و بهطور کلی کیفیت توان را بهبود بخشند.
خلاصه
مدیریت هارمونیکها در شبکههای برق صنعتی یک چالش بزرگ است که نیازمند استفاده از روشهای مهندسی دقیق و تجهیزات مناسب است. با شناخت دقیق هارمونیکها و تأثیرات آنها بر سیستم، میتوان از مشکلات جدی جلوگیری کرد و کارایی سیستم برق را حفظ نمود.
با استفاده از فیلترهای مناسب، طراحی بهینه سیستمهای توزیع، و انتخاب تجهیزات صحیح، میتوان این مشکلات را به حداقل رساند و شبکهای پایدار و کارآمد ایجاد کرد. رعایت استانداردهای بینالمللی و استفاده از تجهیزات بهروز در این زمینه، علاوه بر کاهش هزینهها، ایمنی و بهرهوری سیستمهای صنعتی را نیز بهبود میبخشد.
