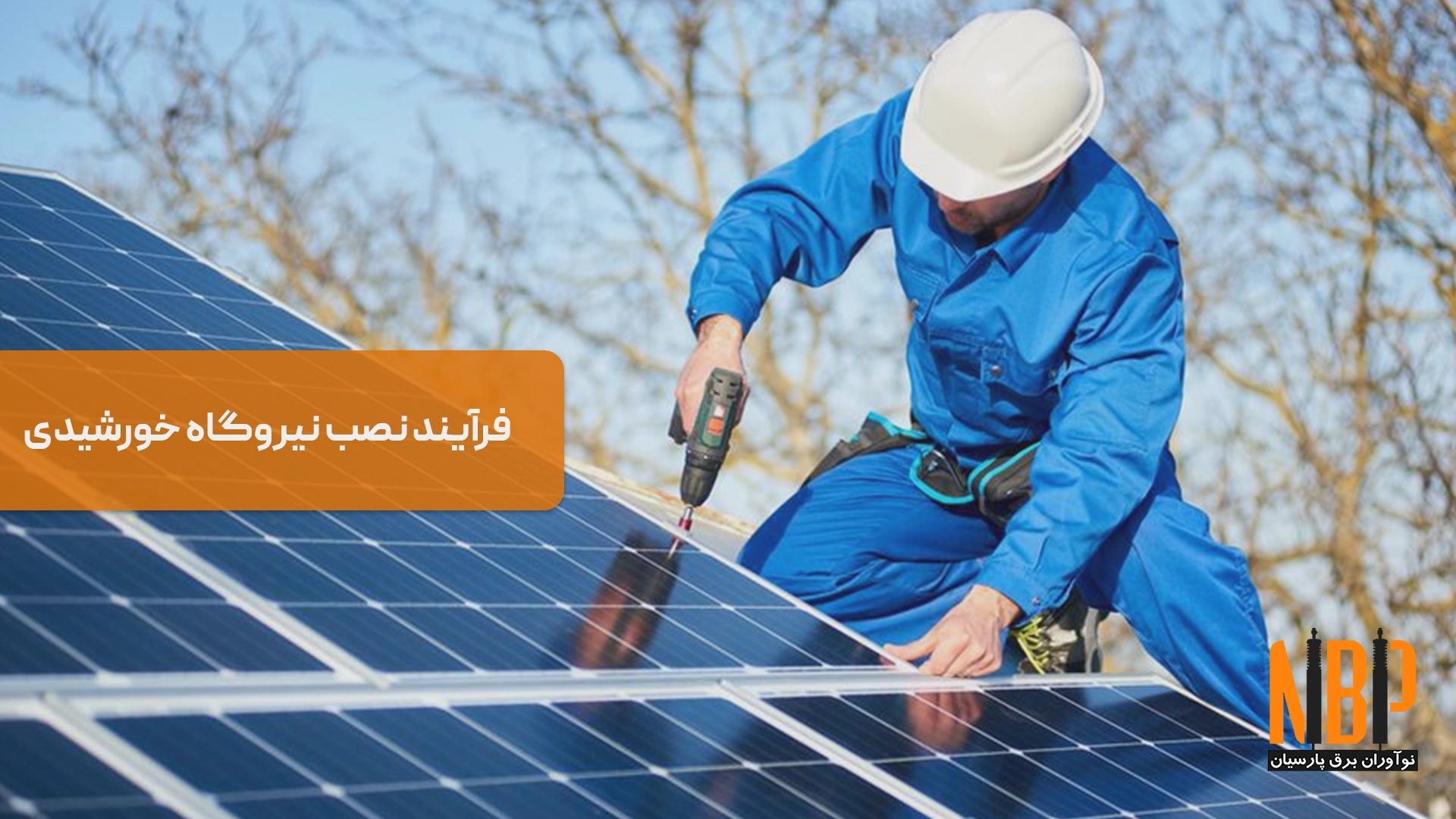

نصب نیروگاه خورشیدی یکی از بهترین راه‌ها برای تولید انرژی پاک و کاهش هزینه‌های برق است. این فرآیند از طراحی دقیق و نقشه‌کشی تا نصب پنل‌ها و راه‌اندازی سیستم، نیازمند رعایت اصول فنی و ایمنی است تا بیشترین بازده و طول عمر حاصل شود. در این مقاله، تمامی مراحل نصب نیروگاه خورشیدی از فونداسیون تا راه‌اندازی به‌طور جامع و گام‌به‌گام بررسی می‌شود. همچنین نکات کلیدی برای نصب بهینه پنل‌های خورشیدی روی پشت‌بام‌ها ارائه خواهد شد.
ترسیم دقیق محل نصب نیروگاه خورشیدی
اولین و اساسی‌ترین مرحله در نصب نیروگاه خورشیدی، ترسیم دقیق محل نصب نیروگاه خورشیدی است. این مرحله تأثیر مستقیمی بر بازده و کارایی نیروگاه دارد.
بررسی محل نصب و تحلیل تابش خورشیدی
در این بخش، محل نصب به‌دقت بررسی و تحلیل می‌شود تا بیشترین بازده خورشیدی به‌دست آید. ابتدا جهت و زاویه نصب پنل‌ها تعیین می‌شود. شهر هایی مانند مشهد که در نیم کره شمالی ایران هستند بهترین جهت برای نصب پنل‌ها، رو به جنوب است. این جهت بیشترین میزان تابش خورشیدی را در طول روز دریافت می‌کند. زاویه نصب نیز باید به‌گونه‌ای انتخاب شود که در تمام فصول سال، تابش خورشیدی به‌طور عمود بر سطح پنل‌ها بتابد. مثلا دراستان خراسان رضوی زاویه بهینه بین 30 تا 35 درجه است. علاوه بر این، باید از وجود هرگونه سایه‌اندازی مانند ساختمان‌های بلند، درختان یا دکل‌های مخابراتی در نزدیکی محل نصب جلوگیری شود. حتی سایه‌ای کوچک می‌تواند بازده پنل‌ها را به‌شدت کاهش دهد. برای اطمینان از عدم وجود سایه در طول روز، از نرم‌افزارهای شبیه‌سازی تابش خورشیدی استفاده می‌شود. این نرم‌افزارها موقعیت خورشید در ساعات مختلف روز و فصول مختلف سال را شبیه‌سازی می‌کنند تا بهترین مکان برای نصب پنل‌ها مشخص شود.
طراحی الکتریکی و انتخاب تجهیزات
پس از تعیین محل نصب و زاویه مناسب پنل‌ها، مرحله طراحی الکتریکی آغاز می‌شود. در این بخش، ابتدا میزان مصرف برق روزانه و ماهانه محاسبه می‌شود. این محاسبات به‌طور مستقیم بر تعداد پنل‌های مورد نیاز و ظرفیت اینورتر تأثیر می‌گذارد. سپس با توجه به توان تولیدی پنل‌ها، تعداد پنل‌ها و نوع اتصال آن‌ها (سری یا موازی) تعیین می‌شود. انتخاب اینورتر نیز باید متناسب با توان تولیدی پنل‌ها باشد. اینورتر باید دارای ظرفیت 80 تا 120 درصد توان کل پنل‌ها باشد تا در شرایط مختلف تابش خورشیدی، بهترین عملکرد را داشته باشد. علاوه بر این، در این مرحله مسیر کابل‌کشی و نوع کابل‌ها نیز مشخص می‌شود. استفاده از کابل‌های مقاوم در برابر UV و حرارت باعث افزایش طول عمر سیستم کابل‌کشی می‌شود. همچنین، طراحی سیستم حفاظتی شامل انتخاب فیوزها، سرج‌گیرها و سیستم ارت نیز در این بخش انجام می‌شود. رعایت اصول ایمنی و استانداردهای بین‌المللی در این مرحله، از خطرات احتمالی مانند اتصال کوتاه، اضافه بار و آتش‌سوزی جلوگیری می‌کند.
آماده‌سازی محل نصب
پس از طراحی و نقشه‌کشی دقیق، محل نصب باید آماده شود. این مرحله شامل ایجاد فونداسیون و استقرار سازه‌های نگهدارنده است.
فونداسیون و سازه‌های نگهدارنده
در نیروگاه‌های زمینی، فونداسیون باید به‌گونه‌ای طراحی شود که مقاومت کافی در برابر باد و زلزله داشته باشد. معمولاً از فونداسیون بتنی یا پایه‌های فلزی کوبیده شده استفاده می‌شود. در نصب پنل‌های خورشیدی روی پشت‌بام‌ها، باید از سازه‌های نگهدارنده سبک و مقاوم استفاده شود که به‌خوبی روی سقف محکم شوند و به سازه سقف آسیبی وارد نکنند. سازه‌ها باید دارای پوشش مقاوم در برابر زنگ‌زدگی باشند.
کابل‌کشی و سیستم حفاظتی
کابل‌ها باید با دقت و طبق استانداردهای ایمنی نصب شوند. این شامل:
- استفاده از کابل‌های مقاوم در برابر UV و حرارت برای جلوگیری از آسیب ناشی از نور خورشید
- مسیر کابل‌کشی ایمن و کوتاه‌ترین فاصله ممکن بین پنل‌ها و اینورتر
- نصب سیستم ارت و سرج‌گیرها برای حفاظت از تجهیزات در برابر صاعقه و نوسانات برق
نصب پنل‌های خورشیدی
نصب پنل‌های خورشیدی یکی از مهم‌ترین مراحل است که باید با دقت و به‌درستی انجام شود تا بیشترین بازده و طول عمر را داشته باشند.
نحوه نصب پنل‌ها روی پشت‌بام‌ها
نصب پنل‌های خورشیدی روی پشت‌بام‌ها به زاویه، جهت و ساختار سقف بستگی دارد؛ همان مثالی که بیان شد در جهت پنل‌ها، زاویه ای که باید نصب شود. همچنین توصیه می‌شود برای سقف‌های تخت، از سازه‌های شیب‌دار قابل تنظیم استفاده شود. برای سقف‌های شیب‌دار، پنل‌ها به‌طور مستقیم روی شیب سقف نصب می‌شوند. برای جلوگیری از آسیب به سقف، باید از براکت‌های مقاوم و پیچ‌های ضدآب استفاده شود تا به ساختار سقف آسیبی وارد نشود.
چیدمان پنل‌ها و جلوگیری از ایجاد سایه
بسته به نوع اینورتر (رشته‌ای یا میکرو)، پنل‌ها می‌توانند به‌صورت سری یا موازی متصل شوند. بنابراین، باید فاصله مناسبی بین ردیف‌های پنل‌ها در نظر گرفته شود تا از ایجاد سایه پنل‌های جلویی روی پنل‌های پشتی جلوگیری شود.
سیم‌کشی و اتصال تجهیزات
پس از نصب پنل‌ها، باید سیم‌کشی و اتصال تجهیزات به یکدیگر انجام شود. این شامل:
- اتصال پنل‌ها به اینورتر: پنل‌ها باید از طریق کابل‌های DC به اینورتر متصل شوند. در سیستم‌های رشته‌ای، پنل‌ها به‌صورت سری و در سیستم‌های میکرو، به‌صورت موازی متصل می‌شوند.
- اتصال اینورتر به شبکه برق: اینورتر از طریق کابل‌های AC به تابلو برق و سپس به شبکه برق شهری یا سیستم ذخیره انرژی متصل می‌شود.
- نصب سیستم‌های حفاظتی: شامل فیوزها، سرج‌گیرها و سیستم ارت برای حفاظت از تجهیزات و ایمنی سیستم
راه‌اندازی و تست سیستم
پس از اتمام نصب، راه‌اندازی و تست سیستم انجام می‌شود:
- بررسی عملکرد اینورتر و MPPT: برای اطمینان از تبدیل بهینه DC به AC و حداکثر بهره‌وری
- تست ولتاژ و جریان: برای بررسی اتصالات الکتریکی و ایمنی سیستم
- مانیتورینگ عملکرد: با استفاده از سیستم مانیتورینگ، عملکرد نیروگاه و تولید برق به‌طور مستمر نظارت می‌شود.
نگهداری و تعمیرات دوره‌ای نیروگاه خورشیدی
پس از راه‌اندازی نیروگاه خورشیدی نگهداری و تعمیرات دوره‌ای برای حفظ بازده و افزایش طول عمر سیستم بسیار ضروری است. این مرحله، شامل بررسی‌های منظم تمیزکاری و عیب‌یابی تجهیزات می‌شود تا نیروگاه به‌طور بهینه و بدون وقفه به تولید برق ادامه دهد.
تمیزکاری پنل‌های خورشیدی
گرد و غبار آلودگی هوا برگ درختان و حتی فضولات پرندگان می‌توانند بازده پنل‌های خورشیدی را تا 20 درصد کاهش دهند. بنابراین، تمیزکاری منظم پنل‌ها بسیار مهم است. تمیزکاری بسته به میزان آلودگی محیط هر 3 تا 6 ماه یک‌بار توصیه می‌شود. در مناطق پرگردوغبار فواصل زمانی کوتاه‌تر مؤثرتر خواهد بود. روش مناسب استفاده از آب مقطر و پارچه نرم یا برس‌های مخصوص است؛ شوینده‌های شیمیایی یا برس‌های زبر به سطح پنل‌ها آسیب می‌زنند. بهترین زمان برای این کار ساعات اولیه صبح یا غروب است زمانی که پنل‌ها خنک هستند تا از شوک حرارتی و ترک خوردن جلوگیری شود.
بررسی اتصالات و کابل‌کشی
اتصالات الکتریکی و کابل‌ها باید به‌طور منظم بررسی شوند تا از شل شدن خوردگی یا آسیب‌های فیزیکی جلوگیری شود. اتصالات پنل‌ها و اینورتر باید محکم باشند، سلامت عایق‌های کابل‌های DC و AC و نبود بریدگی یا خوردگی ضروری است. سیستم ارت و سرج‌گیرها نیز باید به‌طور منظم بررسی و تست شوند تا تجهیزات در برابر صاعقه و نوسانات برق محافظت شوند.
بررسی و نگهداری اینورتر
اینورتر نقش حیاتی در تبدیل برق DC به AC و افزایش بهره‌وری سیستم دارد بنابراین نگهداری آن بسیار مهم است. تمیز کردن فیلترهای خنک‌کننده مانع از گرمای بیش از حد و خرابی می‌شود. برخی اینورترها قابلیت به‌روزرسانی نرم‌افزار دارند که عملکرد MPPT و بازده کلی سیستم را بهبود می‌بخشد. صفحه نمایش اینورتر باید مرتب بررسی شود تا از وضعیت عملکرد خطاها و هشدارها آگاه شوید.
مانیتورینگ عملکرد نیروگاه خورشیدی
مانیتورینگ مستمر عملکرد نیروگاه خورشیدی کمک می‌کند تا تغییرات بازده و مشکلات احتمالی به‌موقع شناسایی و رفع شوند. استفاده از سیستم‌های مانیتورینگ آنلاین امکان نظارت لحظه‌ای بر تولید برق مصرف و بازده کلی را از راه دور فراهم می‌کند؛ بررسی و مقایسه تولید برق در روزها و ماه‌های مختلف به شناسایی تغییرات بازده و تحلیل علل آن‌ها کمک می‌کند.
عیب‌یابی و رفع مشکلات رایج در نیروگاه خورشیدی
حتی با نگهداری منظم، ممکن است مشکلاتی در سیستم خورشیدی به‌وجود آید. آشنایی با عیب‌یابی و رفع مشکلات رایج کمک می‌کند تا از وقفه در تولید برق و هزینه‌های اضافی تعمیرات جلوگیری شود.
کاهش بازده یا تولید کم برق
یکی از رایج‌ترین مشکلات کاهش بازده یا تولید کم برق است؛ که ممکن است به دلایل مختلفی رخ دهد. بررسی دقیق و شناسایی علت اصلی می‌تواند به حل سریع مشکل کمک کند.
تشکیل سایه یا آلودگی پنل‌ها، یکی از مهم‌ترین دلایل کاهش تولید برق است. موانع سایه‌انداز مانند درختان یا ساختمان‌ها باید بررسی و در صورت امکان حذف شوند. همچنین تمیزکاری منظم پنل‌ها باعث بهبود عملکرد آن‌ها می‌شود. خرابی اینورتر یا MPPT نیز ممکن است باعث کاهش تولید برق شود. بررسی صفحه نمایش اینورتر و شناسایی خطاهای احتمالی ضروری است؛ در برخی موارد ریست کردن اینورتر یا تعمیر آن مشکل را برطرف می‌کند.
کاهش بازده فصلی در ماه‌های زمستانی یا روزهای ابری امری طبیعی است؛ اما اگر افت تولید بیش از حد معمول باشد باید اتصالات و عملکرد پنل‌ها بررسی شوند. همچنین زاویه نصب پنل‌ها در فصول مختلف بر میزان جذب انرژی تأثیر دارد و ممکن است نیاز به تنظیم داشته باشد.
خطای ولتاژ یا فرکانس اینورتر
اگر ولتاژ یا فرکانس خروجی اینورتر با شبکه برق سازگار نباشد اینورتر به‌طور خودکار خاموش می‌شود این مشکل می‌تواند ناشی از نوسانات شبکه برق باشد بررسی پایداری ولتاژ و فرکانس شبکه برق شهری و استفاده از تجهیزات حفاظتی مانند استابلایزر یا سرج‌گیر می‌تواند به کاهش این مشکل کمک کند.
خرابی اینورتر نیز یکی دیگر از دلایل بروز این خطا است. در این صورت باید تنظیمات اینورتر بررسی و در صورت امکان نرم‌افزار آن به‌روزرسانی شود، اگر مشکل حل نشد تعویض اینورتر ممکن است ضروری باشد. در برخی موارد سیم‌کشی نامناسب یا اتصالات شل نیز می‌تواند باعث این مشکل شود که باید به دقت بررسی شوند.
خرابی یا آسیب فیزیکی پنل‌ها
عوامل محیطی مختلفی ممکن است باعث خرابی یا آسیب فیزیکی پنل‌های خورشیدی شوند؛ تگرگ، باد شدید یا سقوط اشیا می‌تواند منجر به ترک خوردگی یا شکستگی پنل‌ها شود. در این شرایط باید پنل‌ها بررسی و در صورت نیاز تعویض شوند.
خرابی دیود بای‌پس نیز، یکی از مشکلات رایج است که باعث کاهش بازده کل رشته پنل‌ها می‌شود. در صورت مشاهده افت ناگهانی تولید برق پنل معیوب باید شناسایی و تعمیر یا تعویض شود؛ همچنین بررسی کابل‌کشی و کانکتورهای پنل‌ها برای اطمینان از سلامت آن‌ها ضروری است.
خلاصه
نصب نیروگاه خورشیدی از طراحی دقیق و آماده‌سازی محل تا نصب پنل‌ها و راه‌اندازی سیستم نیازمند رعایت اصول فنی و استانداردهای ایمنی است. علاوه بر این، نگهداری و عیب‌یابی منظم تأثیر زیادی بر بازده و طول عمر نیروگاه دارد. در مشهد و استان خراسان رضوی با توجه به پتانسیل بالای تابش خورشیدی، نصب نیروگاه خورشیدی نه‌تنها به کاهش هزینه‌های برق کمک می‌کند، بلکه در حفظ محیط زیست و توسعه پایدار نیز نقش مؤثری دارد.
شرکت نوآوران برق پارسیان آماده ارائه مشاوره تخصصی، طراحی و نصب انواع نیروگاه‌های خورشیدی در مشهد و استان خراسان رضوی است. با ما تماس بگیرید تا بهترین راهکارها را برای تأمین انرژی پاک و اقتصادی دریافت کنید.
سوالات متداول (FAQs)
- آیا پنل‌های خورشیدی در روزهای ابری هم کار می‌کنند؟
بله، اما بازده آن‌ها کاهش می‌یابد، زیرا تابش مستقیم خورشید کمتر است. - چند وقت یک‌بار باید پنل‌های خورشیدی را تمیز کنیم؟
بسته به میزان گرد و غبار منطقه، هر 3 تا 6 ماه یک‌بار توصیه می‌شود. - عمر مفید پنل‌های خورشیدی چقدر است؟
به‌طور متوسط 25 تا 30 سال با کاهش تدریجی بازده. - آیا نصب نیروگاه خورشیدی روی پشت‌بام باعث آسیب به سقف می‌شود؟
خیر، اگر از سازه‌های نگهدارنده مناسب و پیچ‌های ضدآب استفاده شود. - چگونه می‌توان عملکرد نیروگاه خورشیدی را بهینه کرد؟
با تنظیم زاویه پنل‌ها، تمیزکاری منظم و استفاده از اینورترهای پیشرفته
